一套完整的经典粗中粒重力分选系统，核心设备就是跳汰机、螺旋溜槽、摇床。没有第四台。

这不是什么新发明。过去五十年，全球上千座选厂用这套组合处理锡、钨、金、铁、钛、铬矿石。云南个旧的锡矿重选车间，从原矿中回收2-8mm锡石，跳汰机打头阵，摇床收尾，综合回收率做到91%。赞比亚铜带省的氧化铜矿重选厂，螺旋溜槽处理0.3-2mm粒级，回收率稳定在87%。

为什么这三台设备能成为“经典”？三个原因：第一，它们都利用重力分选原理（矿粒密度差异在水中或气流中的运动行为不同），完全不用药剂；第二，设备结构简单，维护成本极低；第三，粒度分工明确，谁也替代不了谁。

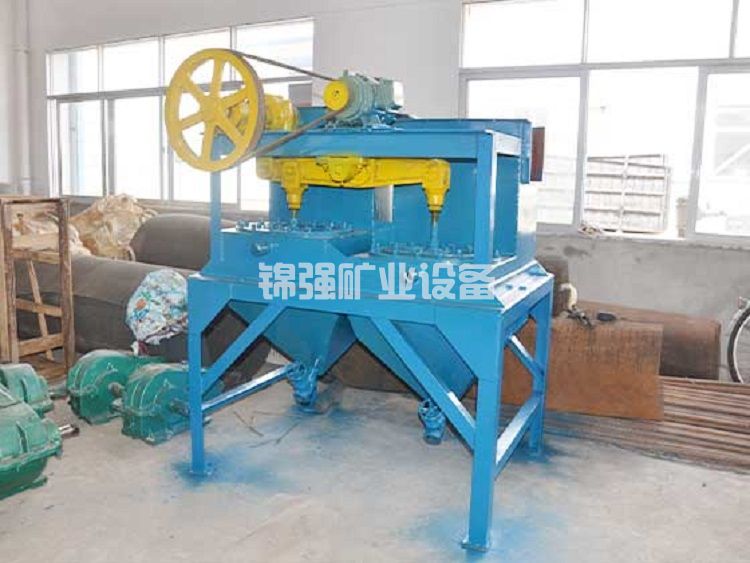

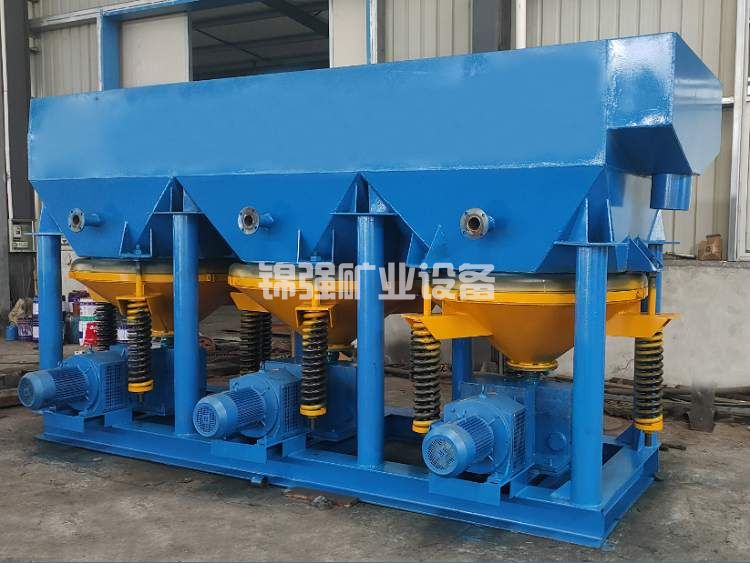

跳汰机：粗粒回收的“重锤”

跳汰机的工作原理像一台垂直方向的水力筛。水流周期性上下脉动，重矿粒沉得快、留在底层，轻矿粒浮在上层。底层重矿物通过筛板排出成为精矿，上层轻矿物从溢流排出成为尾矿。

设备内部没有复杂的传动机构，核心消耗件就是橡胶筛板和排料阀门。一台跳汰机能用八年十年不坏。

技术参数（区间型）

• 适用粒度：2-10mm（部分机型可下探到0.5mm）

• 单台处理量：30-100吨/小时

• 耗水量：1.5-2.5吨水/吨矿

• 耗电量：0.8-1.5度/吨

• 回收率：粗粒级3-8mm可达88-94%

• 富集比：5-15倍

跳汰机最大的价值在于“减量”。原矿品位1%，经过跳汰机粗选，可以得到品位8-15%的精矿，排掉60-80%的尾矿。后续设备只需要处理剩下的20-40%给矿，车间规模大幅缩小。

局限也很明显：对-0.5mm细泥敏感。如果给矿中细泥含量超过15%，跳汰机分层会被破坏。云南个旧某选厂曾因磨矿过磨产生大量细泥，跳汰尾矿品位从0.12%飙升到0.28%。解决办法是在跳汰机前加水力旋流器脱泥，-0.3mm细泥直接进入螺旋溜槽或摇床。

螺旋溜槽：中粒段的“无声主力”

螺旋溜槽没有电机，没有传动件，就是几圈玻璃钢槽子加耐磨层。矿浆从上方给入，沿螺旋槽向下流动，重矿物向内圈集中，轻矿物被推向槽外缘，底部分矿器切割出精矿、中矿、尾矿。

就凭“不用电”这一点，螺旋溜槽在电力匮乏的矿区就是无可替代的存在。赞比亚铜带省那个氧化铜矿选厂，当地电网每周停电三四次，跳汰机和摇床经常停机。唯独螺旋溜槽不受影响——重力自流，停电照常生产。

技术参数（区间型）

• 适用粒度：0.1-3mm（最佳0.2-1.5mm）

• 单台处理量：单头2-4吨/小时，双头4-8吨/小时

• 耗水量：0.6-1.2吨/吨矿

• 耗电量：0

• 回收率：0.2-1mm粒级85-92%

• 富集比：3-8倍

螺旋溜槽的短板是对给矿浓度和粒度组成敏感。浓度波动超过±5%，分选指标马上变差。所以要给它配稳定的给料机和分级设备（如旋流器或分级机）。

螺旋溜槽还有一个容易被忽视的优势：占地面积小。一台双头螺旋溜槽占地不到2平米，处理量相当于4台摇床。在大规模重选车间里，螺旋溜槽阵列比摇床阵列节省70%的厂房面积。

摇床：高富集比的“精加工车间”

摇床是所有重选设备中富集比最高的。一台摇床可以把品位3-5%的中矿一次提升到40-50%的合格精矿。

它的工作原理是：床面做不对称往复运动，配合横向冲洗水，重矿粒在床面上移动慢、沿刻槽向精矿端运动，轻矿粒被水冲走或移动到尾矿侧。

技术参数（区间型）

• 适用粒度：0.037-2mm（最佳0.1-1mm）

• 单台处理量：1-2吨/小时

• 耗水量：2-4吨/吨矿

• 耗电量：0.3-0.5度/吨

• 回收率：0.1-0.5mm粒级80-88%

• 富集比：20-60倍

摇床的问题前面说过：处理量太小。日处理500吨的选厂，如果全靠摇床处理2mm以上粗粒，需要上百台摇床，厂房比足球场还大。所以摇床的正确用法是处理跳汰机或螺旋溜槽产出的精矿和中矿，做“精加工”，而不是做“粗加工”。

一张总表：三台设备硬核对比

三种常见错误配置及解决方案

错误一：跳汰机前不分级脱泥

后果：细泥进入跳汰机，形成高粘度悬浮液，粗粒重矿物沉不下去，尾矿跑粗严重。尾矿品位比正常高0.2-0.4个百分点。

解决：在跳汰机给料前加水力旋流器或分级机，控制-0.5mm细粒含量不超过10%。

错误二：螺旋溜槽并联过多，但给料不稳定

后果：每台螺旋溜槽的给矿浓度和流量不一致，部分设备负荷过大跑尾，部分设备负荷过小分选效果差。整体回收率下降5-8%。

解决：必须配置稳压给料箱和分矿器，保证每台螺旋溜槽的给矿浓度、流量、粒度一致。

错误三：摇床直接处理2mm以上粗粒

后果：粗粒在摇床面上运动阻力大，精矿带拉不开，粗粒单体解离矿粒直接进入尾矿。处理量也上不去，单台摇床只能处理0.5-1吨/小时。

解决：所有+2mm粒级必须先用跳汰机处理，摇床只处理-2mm粒级。

应用领域：哪些矿石必须用这三台设备

• 锡矿石：锡石密度高（6.4-7.1），粗粒嵌布常见，跳汰机+摇床是标准配置。云南个旧地区所有锡重选厂都是这套组合。

• 钨矿石：黑钨矿密度7.5，粗中粒重选首选。江西、湖南的钨选厂粗选段清一色跳汰机。

• 黄金矿石（砂金或氧化矿）：自然金密度15-19，即使细粒也能用摇床回收。粗粒金必须用跳汰机。

• 钛铁矿、铬铁矿：密度4-4.5，重选成本远低于磁选或电选。

• 氧化铜矿石：当铜以孔雀石、硅孔雀石形式存在且嵌布粒度较粗时，重选可替代浮选，省去药剂成本。赞比亚铜带省多个氧化铜矿采用螺旋溜槽+摇床。

记住三句话，你就懂了怎么配

第一句：粒度决定设备。 2mm以上找跳汰机，0.2-2mm找螺旋溜槽，0.1-1mm找摇床。跨粒度处理必出问题。

第二句：跳汰机减量，摇床提质。 跳汰机负责把大部分尾矿甩掉，摇床负责把粗精矿变成合格精矿。别让摇床干跳汰机的活。

第三句：粗粒跑得越少，利润就越高。 尾矿中每多跑0.1个百分点的粗粒金属，年损失按百万元计。这套经典设备组合，就是用最低的成本把粗粒“吃干榨净”。

【关于本文】

本文所有技术参数均为行业典型区间值，综合自国内外重选设备手册及多个选厂实际运行数据。不同矿石的密度差、嵌布粒度、单体解离度差异显著，具体设备选型和流程设计应以矿石可选性试验结果为准。建议在项目前期，对代表性矿样进行筛析、密度分析和重选试验，获得本矿的精确参数后再确定设备型号。如有需要，可委托专业选矿实验室进行流程验证。
