重力选矿法是锆英砂粗选阶段最核心的富集手段，而螺旋溜槽是其中应用最广泛、性价比最高的设备。螺旋溜槽利用锆英石（比重4.6-4.7）与石英等脉石（比重2.6-2.7）之间的密度差异，在水流和离心力的协同作用下实现分离，无需任何化学药剂，仅依靠水流驱动即可运行。本文从工作原理、设备选型、工艺流程、操作参数到经济性评估，系统阐述以螺旋溜槽为核心的锆英砂重力选矿方案。

一、为什么螺旋溜槽是锆英砂重选的首选

海滨砂矿和风化残积砂矿中，锆英石与石英、长石等轻矿物共生。原矿中锆英石含量通常仅为1-3%，直接进入磁选或电选系统处理成本极高。重力选矿的任务是以最低的成本将大量脉石抛除，实现初步富集。

螺旋溜槽的核心优势在于成本优势。设备无需动力，仅依靠水流驱动运行，运行成本仅为电磁设备的3-5%。玻璃钢材质的螺旋槽面重量轻、耐腐蚀，使用寿命长达8-10年，维护成本降低40%以上。处理能力大，单台BLL-1200螺旋溜槽处理量可达1.5-6吨/小时，占地面积小，安装简便，适合大规模砂矿作业。选矿过程稳定，对给矿量和浓度、粒度、品位的波动适应性强，分带清晰，精矿富集比高、回收率高。

螺旋溜槽属于“重选-磁选联合流程”中的粗选环节，依托矿物密度差异，在水流和重力作用下，钛铁矿、锆英砂等高密度矿物富集于精矿槽，完成初步分选与预富集。经冶金部组织有关科研、设计、高校和厂矿等单位鉴定通过，认为该设备性能优良，选别指标先进，已确定成批生产推广使用。

金句：螺旋溜槽赚的不是品位提升的钱，而是把选矿成本从每吨几十元降到几元的钱。低成本的抛尾，让低品位锆矿也有了开发价值。

二、工作原理与分选机制

螺旋溜槽的工作原理基于矿物颗粒在重力、离心力和水流冲力综合作用下的密度分层。设备采用玻璃钢材质的螺旋槽面，槽面呈三维立体螺旋结构。矿浆由顶部给料口均匀给入后，在沿螺旋槽向下运动的过程中，形成流动的薄膜矿浆。

在螺旋槽中，高密度矿物（如锆英石、金红石、钛铁矿）受重力作用沉降至槽底靠近内缘，低密度矿物（如石英、长石）随水流被推向槽面外缘。这种分层效应在螺旋槽的每一圈都不断强化。到达螺旋槽底部时，分选后的矿浆形成三条清晰的矿带：内缘为高品位重矿物精矿，外缘为轻矿物尾矿，中间为中矿。通过产品截取槽的阀块式调节装置，可以灵活调整截矿宽度，分别收集精矿、中矿和尾矿。

螺旋溜槽有效回收粒度下限可达0.02mm，对0.3-0.02mm细粒级矿物均有良好分选效果。对于锆英石与石英这类比重差异显著的矿物组合，分选效果尤为突出。由于螺旋溜槽在抛尾阶段处理量大、成本低，在粗选环节被广泛采用，快速抛弃占原矿绝大部分的低密度脉石矿物，初步富集重矿物。

三、设备类型与选型要点

螺旋溜槽经过多年发展，已形成多种型号和规格，适应不同矿料特性和作业要求。

按螺旋直径分类，常见规格有φ2000mm、φ1500mm、φ1200mm、φ900mm、φ600mm等。φ1200mm是锆英砂重选中最常用的规格，平衡了处理能力和分选精度。φ2000mm用于大处理量的粗选作业，φ600mm常用于实验室试验或小型选厂。

按头数分类，每台螺旋溜槽可配置2-4头，多头设计可以在不增加占地面积的情况下提高处理能力。φ1200×720四头溜槽是锆英砂粗选的常见配置。

按功能分类，标准型适用于常规粗选作业；刻槽型在槽面设置有格条或刻槽，加强对微细粒（-37μm）的回收；交变型在螺距、螺径、断面三要素上进行合理组合，分别适应粗、中、细三类别选矿，视粗选、精选、扫选作业分别选型组装。

按材质分类，主流产品采用玻璃钢一次整体成型，重量轻、耐腐蚀，槽面复合有聚氨酯或环氧树脂耐磨层，耐磨性能好，使用寿命长。

四、工艺流程设计

螺旋溜槽在锆英砂选矿中通常作为粗选和扫选设备，与摇床、磁选机构成联合流程。

流程一 一粗一扫+摇床精选

这是海滨砂矿最经典的流程配置。筛分脱泥后的矿浆先进入螺旋溜槽进行粗选，抛出大量尾矿；粗选尾矿进入扫选螺旋溜槽，回收尾矿中残留的重矿物；粗选精矿和扫选精矿合并后进入摇床进一步富集。海南文昌某锆钛尾矿项目采用此流程，获得产率1.71%、含ZrO2 12.92%的预选粗精矿，锆回收率达到94.93%。

流程二 水力旋流器-螺旋溜槽联合分选

锆、钛矿物通常分布在-0.15+0.063mm粒级，通过水力旋流器分级后，窄粒级物料进入螺旋溜槽，分选效果更好。该工艺主要包括跳汰重选分级、水力旋流器两段分级、螺旋溜槽粗选、螺旋溜槽扫选、摇床扫选等步骤。分级作业使进入螺旋溜槽的物料粒度范围收窄，重选效果显著提升。

流程三 螺旋溜槽+磁选+电选联合

螺旋溜槽完成预选富集后，产出的重砂粗精矿再经干燥、磁选、电选进行提纯。这是海滨砂矿全流程的典型配置。筛分后的细粒级矿砂进入螺旋溜槽完成初步分选与预富集，粗精矿再进入高梯度强磁选和电选系统产出最终锆精矿和副产品。

全流程物料走向示意：原矿（含锆1-3%）→筛分除杂→脱泥→螺旋溜槽粗选→尾矿抛除（产率85-90%）→螺旋溜槽扫选（回收尾矿中重矿物）→粗精矿合并（产率5-10%，重矿物品位50-70%）→摇床精选→干燥→磁选→电选→锆精矿（ZrO2≥65%）+副产金红石+钛铁矿。

五、关键操作参数

给矿浓度是影响分选效果的首要参数。锆英砂粗选作业推荐给矿浓度25-35%，精选作业推荐25-30%。浓度过高会使矿浆粘稠度增加，矿粒难以按密度分层，精矿带变宽、模糊；浓度过低会降低处理能力，同时精矿品位下降。给矿重量浓度在10-35%范围内变化对分选指标影响不大，过高或过低的浓度均会使回收率下降。

给矿粒度需控制在螺旋溜槽的有效回收范围内。锆英砂选别粒度范围为0.3-0.02mm，最佳回收粒级为0.2-0.074mm。给矿中应尽量减少+0.5mm粗粒（会冲刷槽面影响分层）和-0.045mm细泥（会增大矿浆粘度）。在螺旋溜槽前设置筛分或旋流器进行分级，将给矿粒度控制在窄范围内，可显著提高分选效果。

给矿量影响分选效果和处理能力。单头φ1200螺旋溜槽的给矿量一般控制在1.5-3吨/小时，给矿量过大时物料层过厚，重矿物来不及沉降到尾流层就被带出精矿带；给矿量过小时处理能力下降。

冲洗水量指给矿时添加的补充水，用于调节矿浆浓度和槽面流动状态。水量过小矿浆粘稠，分带不清晰；水量过大稀释过度，重矿物沉降距离加长。一般以槽面形成连续均匀的薄层矿浆、精矿带宽约25-40mm为宜。

螺旋转速对于固定式螺旋溜槽不需调节，设备本身无运动部件，但倾斜角度可在安装时通过调整支架校准垂直线来微调分选效果。将螺旋溜槽立起，校准垂直线，用铁架或木头固定在合适的位置后即可运行。

六、螺旋溜槽在锆英砂重选中的应用案例

案例一 海南文昌石英砂尾矿锆钛回收

原矿为海南文昌石英砂尾矿，主要矿物为锆英石、钛铁矿、金红石，原矿含ZrO2 0.23%。选厂采用螺旋溜槽一粗一扫、重矿物合并摇床精选的重选预选抛尾工艺流程。获得产率为1.71%、含ZrO2 12.92%、TiO2 23.15%的预选粗精矿，锆回收率达到94.93%、钛回收率84.13%。该预选粗精矿再经高梯度强磁选-重选联合流程，得到合格钛铁矿产品和锆钛混合矿物；混合矿物经浮选分离得到合格锆英砂和金红石产品。这一数据证实了螺旋溜槽在低品位锆矿回收中的卓越效率。

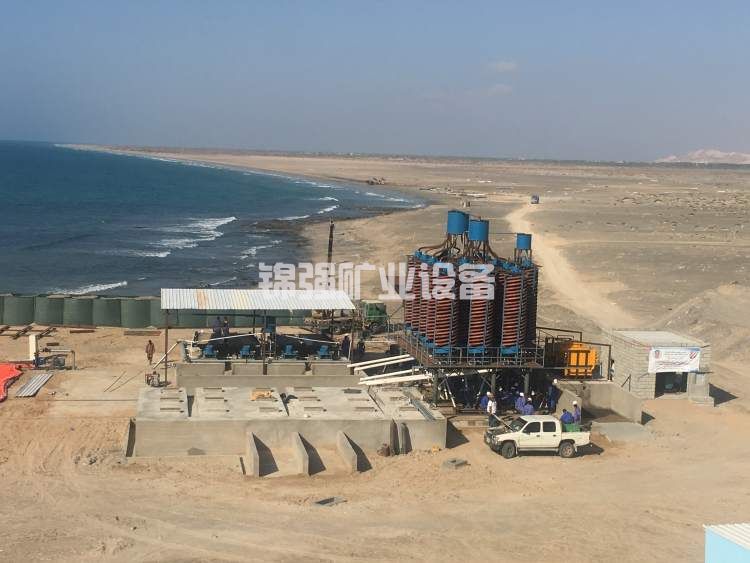

案例二 海滨砂矿重选预富集

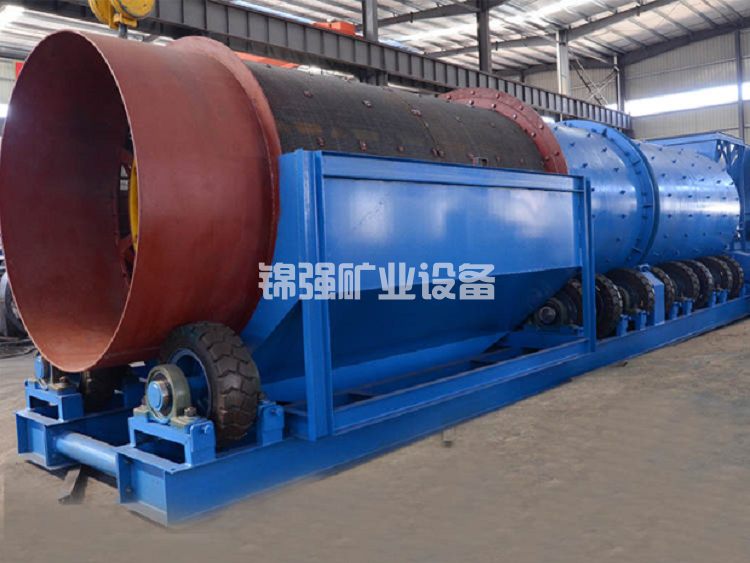

某海滨砂矿选厂采用无轴滚筒筛预处理原矿，把粗砂石、贝壳、树枝等杂质筛除，筛下-2mm的矿砂由渣浆泵送入玻璃钢螺旋溜槽进行粗选和二遍复选，得到的精矿进入磁选机分选出磁铁矿，其尾矿再进入6S摇床进行精选。整个选矿工艺简单科学，有效解决了海滨砂矿重选富集的难题。

案例三 尾矿再选回收

某锆钛矿精选厂应用螺旋溜槽和浮选联合工艺回收尾矿中的有用矿物，钛铁精矿和锆英石精矿的实收率比改造前分别提高了16.12%和16.89%。螺旋溜槽在尾矿再选环节的处理量优势得到了充分发挥，历年来堆积的尾矿得到了有效利用。

七、螺旋溜槽与摇床的搭配使用

在锆英砂重选流程中，螺旋溜槽和摇床通常搭配使用、各司其职。螺旋溜槽处理量大、富集比低、回收率高，主要负责丢尾——快速抛弃占原矿绝大部分的低密度脉石矿物，初步富集含有锆英砂的重矿物，得到粗精矿，属于粗选阶段。摇床处理量小、富集比高、选别精度高，主要负责提纯——对螺旋溜槽产出的粗精矿进行精选，进一步提高重矿物品位，属于精选阶段。

这种搭配的经济合理性在于：在丢尾阶段用低成本、大处理量的螺旋溜槽，在提纯阶段用高精度、小处理量的摇床，单位选矿成本比全部用摇床降低60%以上。对于大规模砂矿，推荐采用螺旋溜槽一粗一扫加摇床精选的配置。

八、运行与维护要点

螺旋溜槽的结构虽然简单，但正确的安装和日常维护是保证分选效果的前提。

安装时，将螺旋溜槽立起，通过十字架或三角架上的调整螺栓校准垂直线，确保螺旋槽面水平。安装完成后进行空载试运行，观察矿浆在槽面上的分布是否均匀，分带是否清晰。给矿均匀性直接影响分选效果，应从分矿斗均匀分配到各给矿槽，确保每头给料量一致。分矿斗堵塞时需及时清理，堵塞一管其余各管仍可照常工作。

玻璃钢槽面表面有特制的耐磨层（聚氨酯或环氧树脂+金刚砂），正常使用下无需频繁维护。每班检查槽面磨损情况，发现局部磨损严重时可修补或涂刷耐磨涂料。玻璃钢材质使用寿命长达8-10年，维护成本低。

矿浆浓度调整时，应通过调节给矿量或添加补加水实现。避免频繁大幅调整浓度，保持参数稳定对稳定精矿品位至关重要。横向补加水由安装在槽面上方的加水管供应，水量调节以槽面分带清晰为准。

产品截取槽的阀块可灵活调节截矿宽度。根据矿浆流动情况，内缘截取精矿，中间截取中矿，外缘为尾矿。建议每周清理一次矿浆流经通道，防止沉淀物堆积影响分选效果。

九、常见问题与解答

问：螺旋溜槽适合处理什么粒度的锆英砂

答：螺旋溜槽的有效回收粒度范围为0.3-0.02mm。海滨砂矿经筛分脱泥后，给矿粒度控制在0.5-0.074mm范围内效果最佳。粒度过粗（>0.5mm）会冲刷槽面影响分层，粒度过细（<0.02mm）回收率明显下降。

问：螺旋溜槽和摇床有什么区别，怎么选

答：螺旋溜槽处理量大（3-6吨/小时每头），成本低，适合粗选丢尾。摇床处理量小（1-2吨/小时），但分选精度高，适合精选提纯。大型选厂通常两者搭配使用：用螺旋溜槽抛尾，用摇床精选。

问：螺旋溜槽选别锆英砂的回收率能达到多少

答：粗选作业中，采用一粗一扫配置，锆回收率可达90%以上。海南文昌尾矿项目的实际数据是94.93%。但回收率受给矿粒度、浓度、品位等因素影响，实际生产中应根据原矿特性优化参数。由于螺旋溜槽主要用于丢尾，回收率指标比精矿品位更重要。

问：为什么有些选厂用螺旋溜槽做扫选

答：粗选尾矿中仍含有一定量的重矿物，直接抛弃会造成资源浪费。在粗选螺旋溜槽后串联扫选螺旋溜槽，可以将尾矿中残留的重矿物再次回收，扫选精矿返回粗选或直接进入摇床，整体回收率可提高5-10个百分点。投入一台扫选螺旋溜槽的投资通常在几万元，回收效益十分明显。

问：螺旋溜槽需要用电吗

答：不需要。螺旋溜槽是纯重选设备，完全依靠矿浆自重和水流驱动，无任何运动部件，不耗电。用电环节仅在于输送矿浆的砂泵。该设备具有结构合理、安装简单、占地面积少、操作简易、选矿稳定、处理量大、富集比高、运转可靠的特点。

十、总结

螺旋溜槽以重力选矿的方式，利用锆英石与石英等脉石的密度差异，在水流和离心力的作用下实现分离。它无需任何化学药剂、不消耗电力、运行成本极低，是海滨砂矿和风化残积砂矿粗选阶段不可替代的设备。

一套标准的螺旋溜槽重选系统（给料+分级+一粗一扫+摇床精选），设备投资约20-50万元，回收率可达90%以上。通过选型、工艺配置和参数优化，螺旋溜槽能够以最低的成本将低品位原矿富集为高品位重砂，为后续的磁选和电选创造经济可行的条件。

记住三条关键原则：

先分级后重选。给矿粒度越均匀，螺旋溜槽的分选效果越好。脱泥和分级工序必不可少。

一粗一扫效益高。粗选后加一道扫选，用很少的投资换取5-10个百分点的回收率提升。

精矿品位不靠螺旋溜槽。螺旋溜槽的核心任务是“丢尾”，精矿品位做到8-12%即可，后续提纯交给磁选和电选。

螺旋溜槽把选矿成本从“每吨几十元”打到了“每吨几元”。这笔账算清楚了，低品位锆矿的经济开发就有了入口。
