先说三个重点

• 日处理50吨的小型锡矿选厂，全套设备占地约200-400平方米

• 日处理500吨的中型选厂，占地通常在1500-2500平方米

• 设备选型和工艺路线不同，占地面积最多能差出3倍

搞过选厂的人都知道，设备买回来发现厂房放不下，这事有多头疼。或者你正在找矿址，心里没底到底要圈多大的一块地。

锡矿选矿设备的占地面积不是固定数。同样的日处理量，有的选厂挤在300平米的棚子里照样转，有的铺开上千平米还觉得局促。差别在哪？我今天把不同规模、不同工艺的设备占地给你拆明白。

先给结论：不同产能对应的占地范围

我按实际运行中的选厂数据，给你一个参考区间：

注意，这里说的“设备占地”是指破碎、磨矿、选别、脱水等主体设备实际占用的面积，不含料场、尾矿库、办公区、道路等。总占地通常是设备占地的1.5到2.5倍。

为什么同样500吨，有的厂占地1200平，有的要2500平？

这个差距主要来自三个方面。

第一，设备选型。 同样处理能力的球磨机，格子型比溢流型短粗，占地面小。螺旋分级机占地面积大，换成水力旋流器组，能省出一半地方。传统浮选机槽一排排摆开，换成大容积浮选柱，占地能压缩40%。

第二，工艺路线。 全重选工艺设备少，没有浮选药剂站和搅拌槽，占地自然小。重选加浮选联合工艺要多出浮选车间、药剂制备间、鼓风机房，占地增加30-50%。如果还要加磁选或电选，面积继续扩大。

第三，布置形式。 设备集中布置在多层厂房里，占地面积最小，但基建投资高。摊开来单层布置，占地大，但操作方便、检修容易。有的是按流程顺序一字排开，有的是紧凑型回字形布局。同一套锡矿选矿设备，不同布置方式占地面积能差一倍。

各作业区的占地怎么分配？

我以日处理300吨、重选加浮选联合工艺为例，把每个区域的典型占地列出来：

破碎筛分车间： 150-250平方米
颚破、圆锥破、振动筛、皮带输送机。这部分设备不高但需要留出检修通道和料仓位置。如果原矿块度大、破碎段数多，面积要增加到300平以上。

磨矿分级车间： 250-400平方米
球磨机是占地大户。一台2736球磨机（直径2.7米长3.6米）本身也就十几个平方，但加上前后给矿箱、分级机或旋流器组、泵池、管路，需要留出操作面和检修吊装空间。两台磨机并排布置，宽度要12-15米。

重选车间： 300-500平方米

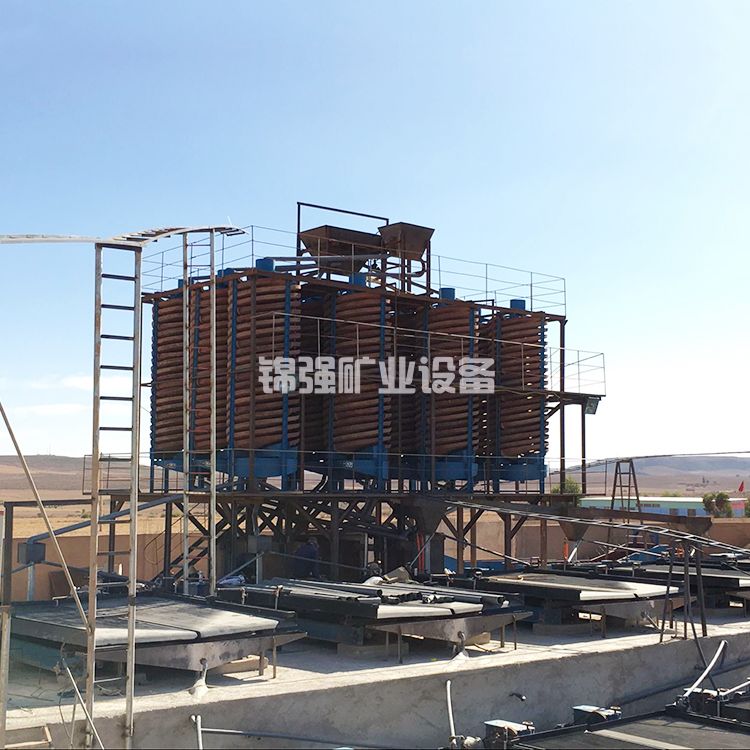

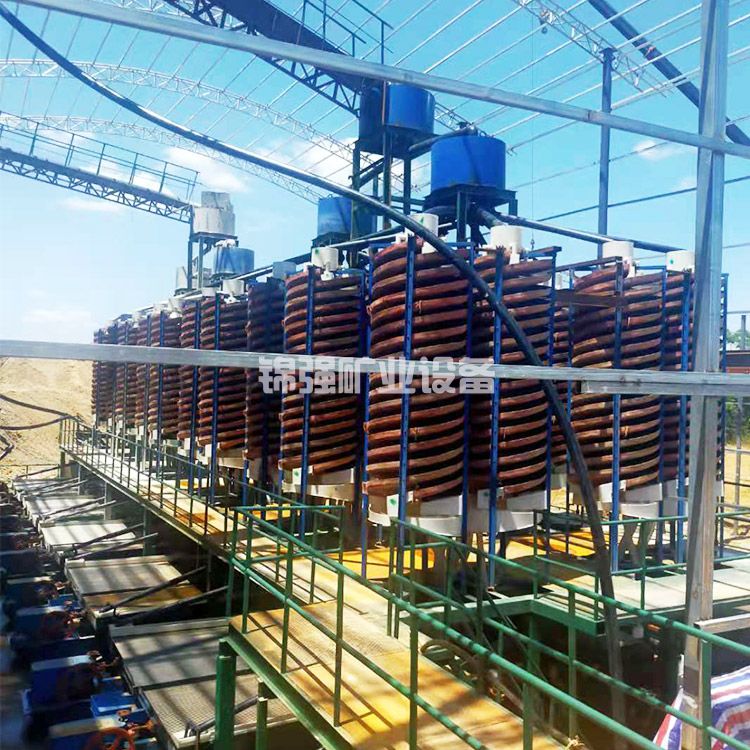

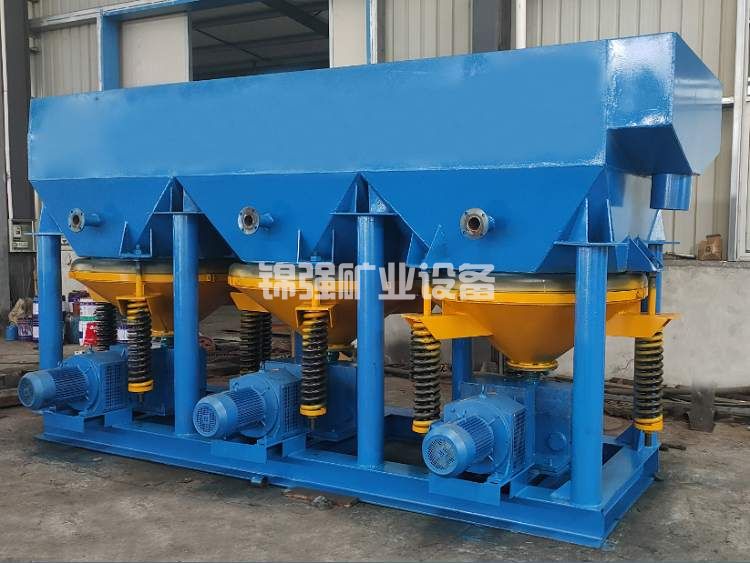

摇床最占地。一台摇床宽约1.8米、长4.5米，占地面积约8平方米。一个300吨的选厂需要30-50台摇床，光摇床就占240-400平方米。加上跳汰机、螺旋溜槽、矿浆分配器，重选车间往往是全厂最大的车间。

浮选车间： 200-350平方米
浮选机可以多层布置，也可以单层。单层布置时，一组浮选机（粗选、扫选、精选）需要长20-30米、宽6-8米。药剂制备间通常单独隔出来，约50-80平方米。

脱水车间： 100-200平方米
浓缩机和过滤机。浓缩机直径从3米到12米不等，占地按圆周算。陶瓷过滤机或压滤机占地面积不大，但需要留出精矿堆放区。

辅助设施： 根据实际情况
配电室约40-60平方米，维修间约50-80平方米，药剂库约60-100平方米，化验室约40-60平方米。

这样加起来，主体设备占地约1000-1700平方米，加上通道和操作空间，实际需要1500-2500平方米的厂房面积。

一个真实案例：云南某300吨锡矿选厂

云南省某锡矿，日处理原矿300吨。用的工艺是两段破碎、一段磨矿、重选粗选加浮选精选。

布置方式是依山就势，利用15米的高差实现矿浆自流。破碎车间设在最高点，占地180平方米。磨矿车间在下一层平台，占地320平方米。重选车间在磨矿车间下方，占地450平方米，摆了42台云锡式摇床。浮选车间设在重选车间侧下方，占地280平方米，安装了24台浮选机。脱水车间在最低处，占地150平方米。

这套锡矿选矿设备的设备占地共1380平方米。加上皮带廊、操作平台、药房、配电室和内部通道，厂房总面积约2100平方米。加上原矿堆场、精矿晾晒场、尾矿临时堆场和厂区道路，整个选厂总占地约8亩（约5300平方米）。

小规模选厂：如何把设备塞进200平米？

日处理50吨以下的小型锡矿选厂，场地往往受限。我的建议是走紧凑型路线。

设备配置可以这样：

• 粗碎：小型颚破，占地8平米

• 细碎：细碎机或对辊破，占地6平米

• 筛分：单层振动筛，占地5平米

• 磨矿：小型球磨机或棒磨机，占地25平米（含分级）

• 重选：6-8台小型摇床或螺旋溜槽，占地50-60平米

• 脱水：小型沉淀池加板框压滤机，占地30平米

设备占地约120-150平米。采用双层布置，磨机和分级机放上层，摇床放下层，能再省出30%的面积。广西某小型锡选厂就是这样干的，日处理40吨，设备挤在180平米的棚子里，用了三年还在正常运转。

不过紧凑布置的代价是操作空间小、检修不便、扬尘和噪音难控制。如果你场地不那么紧张，建议至少留出250平米。

大型选厂：5000平米怎么分配？

日处理1000吨以上的大型锡矿选厂，设备占地通常超过3500平方米。以江西某大型锡矿为例，日处理1200吨，设备占地约4200平方米。

具体分配：

• 粗碎站：250平米（含原矿仓）

• 中细碎及筛分车间：400平米

• 磨矿车间：750平米（4台大型球磨机）

• 重选车间：1200平米（120台摇床）

• 浮选车间：600平米

• 脱水车间：300平米

• 精矿处理及包装：150平米

• 药剂制备及储存：200平米

• 维修及备件库：150平米

• 配电及控制室：200平米

加上主厂房内的通道和检修区，总设备占地约4200平米。加上原矿堆场（2000平米）、尾矿浓缩及输送区（1500平米）、办公生活区（1000平米）、道路及绿化（3000平米），整个选厂占地约12000平米，合18亩。

节省占地的四个实用招数

第一，用大设备代替小设备。 一台70立方米浮选柱的处理能力相当于7台10立方米浮选机，占地面积只有后者的40%。大球磨机比多台小球磨机占地小、能耗低。

第二，采用立体布置。 把分级机架在球磨机上方，浮选机分层布置，浓缩机放在室外架空平台上。贵州某选厂用立体布置，占地比同规模平面布置减少了35%。

第三，优化流程结构。 取消不必要的中间缓冲池和矿浆槽，用管道直接连接设备。取消单独的扫选重选段，与粗选共用摇床但分时段作业。

第四，室外化布置。 浓缩机、尾矿泵站、药剂储罐等对温度不敏感的设备，完全可以放在室外。只要做好防雨和防冻，能省出大量厂房面积。

场地不足的补救措施

如果你的场地已经定了，发现锡矿选矿设备放不下，这几个办法可以试试：

缩小料场面积。原矿堆场从储备7天减到3天，精矿从堆放1个月减到10天，加快周转频率。前提是运输条件好，不会断料。

用模块化设备。现在有撬装式的破碎站、移动式球磨机、集装箱式浮选系统。这些设备占地面积比传统固定式小30-50%，但单台处理能力有限，适合200吨以下的小厂。

外包部分作业。比如把细碎和筛分外包给移动破碎站，定期进厂加工。或者精矿脱水后用汽车运到集中的压滤站处理，选厂内只保留浓缩环节。

分两期建设。先上主体设备保证投产，辅助设施后期在周边扩建。很多选厂都是这样慢慢长起来的。

选厂选址时的占地考量

如果你还在选址阶段，这几个数字要记牢：

日处理100吨以下，选厂总占地建议不低于5亩（约3300平米）。日处理300吨，建议15-20亩。日处理500吨，建议25-35亩。日处理1000吨，建议50亩以上。

还要考虑地形。山坡地可以分层布置节省占地，但土方量大。平地占地大但建设快、运营费低。尾矿库距离越近越好，远的话要留出尾矿输送管线的用地。

最后说一句实在话：锡矿选矿设备的占地面积，设计院给的数字往往偏理想化。到了现场，设备基础要放脚、管道要拐弯、检修要下吊钩、铲车要掉头，实际需要的面积通常比理论计算大20-30%。
