核心结论

• 红土铬矿选矿可以用摇床，但前提是矿石经过适当预处理

• 摇床对细粒级铬矿回收效果显著，粗粒级需搭配其他设备

• 实际应用中，摇床常与跳汰机、螺旋溜槽配合形成联合工艺



红土铬矿选矿到底能不能用摇床？

你走进选厂，看到一堆红土状的铬矿石，心里犯嘀咕：这玩意儿能用摇床选吗？

这个问题我遇到过不少次。很多搞选矿的朋友一看到“红土”两个字，第一反应就是这矿太黏、太细，摇床怕是搞不定。说实话，这个担心有道理，但不全对。

红土铬矿和传统块状铬矿不一样。它主要分布在风化壳型矿床里，矿石呈土状、疏松多孔，铬铁矿颗粒往往被黏土矿物包裹。这种特性确实给重选带来挑战。但摇床作为一种经典的重选设备，在红土铬矿选矿中仍然有用武之地。

关键在于两点：一是矿石预处理到不到位，二是摇床选型和操作参数对不对路。

红土铬矿为什么难选？先搞清楚痛点

红土铬矿的难选，根子在“红土”这两个字上。

这类矿石的风化程度高，铬铁矿与黏土、褐铁矿、石英等脉石矿物紧密胶结。原矿品位通常不高，Cr2O3含量多在5%到25%之间。更要命的是，矿石中细泥含量大，-200目（0.074mm）的矿粉有时能占到30%以上。

细泥多带来两个问题：

第一，摇床分选时，细泥会覆盖在床面沟槽里，破坏分层效果。第二，铬铁矿和脉石在细粒级中的解离度差，容易造成铬损失。

所以，红土铬矿选矿能不能用摇床，答案不是简单的“能”或“不能”，而是要看你怎么用。

我在云南见过一个红土铬矿项目，原矿Cr2O3品位12%左右。一开始直接上摇床，回收率不到50%。后来加了脱泥和分级工序，摇床给料粒度控制在0.074-1mm之间，回收率提到了75%以上。这个案例说明，摇床不是不能用，是要用对地方。

摇床选红土铬矿，原理上说得通吗？

摇床的分选原理是借用水流和床面往复运动的联合作用，让不同比重的矿物在床面上横向和纵向移动路径产生差异。重矿物（铬铁矿比重4.0-4.8）沿床面纵向移动快，横向移动慢，最终从精矿端排出。轻矿物（脉石比重2.6-2.8）正好相反。

红土铬矿中的铬铁矿经过充分解离后，比重优势依然明显。只要粒度控制在摇床的有效分选范围内（通常0.02-2mm），理论上就能用摇床回收。

我接触过的几十个红土铬矿样品中，摇床对0.1-0.5mm粒级的分选效果最好，回收率可达85-92%。粗粒级（0.5-2mm）效果也不错，但处理量会降。细粒级（-0.074mm）就不太理想了，容易跑尾。

实际工艺怎么走？三步走清楚

红土铬矿用摇床选矿，完整的工艺流程通常分三步。注意，我说的是完整流程，不是直接把矿倒进摇床。

第一步：碎矿与解离

红土铬矿的天然粒度细，但黏土包裹严重。需要先经过擦洗或螺旋洗矿机处理，把黏土和铬铁矿分离开。这一步很多人忽略，觉得红土矿本来就细，直接磨不就行了？错。直接磨只会把铬铁矿和黏土磨得更细更难分。先擦洗再筛分，能提前抛掉大量尾矿。

第二步：脱泥与分级

擦洗后的矿浆进入水力旋流器或分级机。目的是把-0.02mm的细泥脱掉，这部分细泥摇床根本收不了。同时把物料分成几个粒级：粗粒级（+0.5mm）和细粒级（0.02-0.5mm）。粗粒级可以进摇床，也可以考虑用跳汰机预选。细粒级进摇床。

第三步：摇床分选

根据粒度选择摇床型号。粗砂摇床处理0.5-2mm，细砂摇床处理0.074-0.5mm，矿泥摇床处理0.02-0.074mm。实际操作中，矿泥摇床用得少，因为处理量太低。大多数红土铬矿会把-0.074mm的物料再磨或直接进螺旋溜槽。

这里给一个参考参数：冲程12-18mm，冲次280-320次/分钟，横向坡度1.5-2.5度，冲洗水量按给矿量的2-3倍控制。不同矿样参数会有调整，但这个范围可以作起点。

江西某选厂处理印尼红土铬矿时，采用擦洗+筛分+旋流器脱泥+摇床的工艺，原矿品位Cr2O3 15.6%，精矿品位46.2%，回收率81.7%。这个数据放在红土铬矿里算不错了。

一台摇床够不够？要不要配其他设备？

坦白说，红土铬矿选矿只靠摇床，大多数情况下不够。

为什么？因为摇床的处理量小，单台摇床每小时处理量也就1-5吨。红土铬矿的入选品位普遍偏低，需要处理的原矿量大，摇床占地面积大，厂房投资也不小。

更经济的做法是“粗选+精选”搭配。

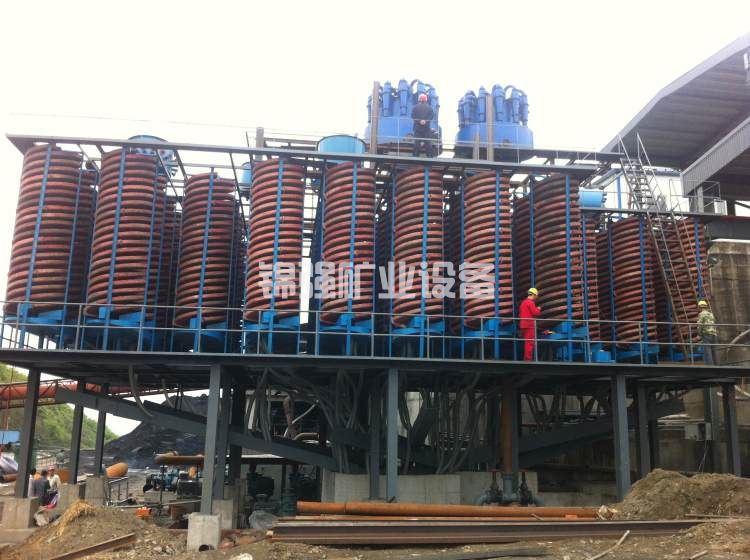

粗选阶段：用螺旋溜槽或跳汰机。螺旋溜槽处理量大，单台每小时能处理20-40吨，对0.05-1mm粒级效果好。跳汰机适合粗粒级（1-10mm），能提前抛掉大量尾矿。

精选阶段：用摇床。螺旋溜槽出来的粗精矿，品位可能只有30-40%，再用摇床扫一遍，能提到45-50%以上。

这个组合工艺在广西、云南的几个红土铬矿项目里验证过。螺旋溜槽+摇床联合工艺，比单用摇床，处理量能提高3-5倍，单位处理成本降30%以上。

还有一种情况：如果你的红土铬矿中铬铁矿嵌布粒度很细，需要磨到-0.074mm才能解离，那摇床就不太合适了。这时候应该考虑离心选矿机或者浮选。

摇床选型，这几个参数别搞错

决定用摇床后，选型是关键。市面上常见的摇床有6-S摇床、云锡摇床、CC-2摇床等。针对红土铬矿，我有几个建议：

金句：摇床选型错了，参数调一天也救不回来；参数调好了，一台床能顶两台用。

实际调试时有个小技巧：先在床面末端接几段不同位置的矿样，分析品位和回收率的关系。别一上来就追求高品位，先稳住回收率，再慢慢调整精矿截取位置。

红土铬矿用摇床，优势和短板都很明显

优势方面：

• 分选精度高，对细粒级重矿物回收效果好

• 一次选别就能得到较高品位精矿，中矿可再选

• 操作简单，维护成本低，没有药剂成本

• 适应性强，给矿浓度和粒度波动时仍有不错效果

短板也很实在：

• 处理量太小，大规模生产需要很多台并联

• 占地面积大，厂房投资高

• 对-0.02mm的细泥基本无效

• 给矿粒度范围窄，需要严格分级

所以我的判断是：红土铬矿选矿用摇床，适合中小规模、高品位要求、场地条件宽松的项目。大规模低品位红土铬矿，更适合螺旋溜槽或联合工艺。

几个常见问题，一次性说清楚

问：红土铬矿含泥量很大，不脱泥能直接上摇床吗？

不能。含泥量超过10%，摇床床面就会被泥糊住，分选效果急剧下降。必须先脱泥，可以用洗矿机或旋流器。

问：摇床和螺旋溜槽哪个更适合红土铬矿？

没有绝对的答案。粗选阶段螺旋溜槽性价比高，精选阶段摇床精度高。两者搭配是多数选厂的选择。如果你预算有限只买一种，小规模用摇床，大规模用螺旋溜槽。

问：红土铬矿用摇床，精矿品位能做到多少？

看原矿品位和解离度。原矿Cr2O3 10-15%，经过摇床一次选别，精矿品位通常能达到40-45%。如果原矿解离好、操作得当，能到48-50%。想再提高，需要多次精选。

问：红土铬矿摇选后的尾矿还有价值吗？

看情况。如果尾矿中铬含量还在3-5%，可以考虑再磨再选。有些尾矿中还有镍、钴等伴生元素，如果能综合回收，经济效益也不错。

投资一台摇床要多少钱？多久回本？

这个问题很多人关心。一台6-S摇床的价格在2-5万之间，根据床面材质和厂家不同有差异。配套的给矿箱、分级机、泵等辅助设备，一个小型生产线总投入大概15-30万。

运营成本方面，摇床的主要消耗是电费和床面磨损。单台摇床电机功率1.1-1.5kW，加上给矿泵和分级设备，吨矿电耗约3-5度。床面寿命一般2-3年，更换费用几千块。

按日处理50吨原矿的小型选厂算：原矿品位12%，摇床回收率75%，年产精矿（45%品位）约1200吨。当前铬精矿市场价波动大，按每吨1500-2000元估算，年产值180-240万。扣除采矿、运输、人工、电费，设备投资几个月就能收回。

这个账算得比较理想化，实际要看矿石条件和管理水平。

给选厂的三条实操建议

第一，拿到红土铬矿样品后，先做筛析和重选实验。别拍脑袋决定用什么设备。花几千块做个小试，比投几十万买错设备强。

第二，如果决定用摇床，一定要配脱泥和分级设备。这一步不能省。很多选厂摇床效果差，不是因为床不好，是因为前面没处理好。

第三，摇床不是一劳永逸的设备。投产后的前两周，每天测一次精矿和尾矿品位，根据数据调整冲程、坡度、水量。参数调到位，回收率能差10个点。

金句：红土铬矿选矿，设备是一部分，工艺参数和管理是另一半。

总的来说，红土铬矿选矿完全可以用摇床，但它不是万能方案。适合摇床的红土铬矿，需要满足三个条件：铬铁矿解离充分、入选粒度控制在0.02-2mm、含泥量提前脱除。如果不满足这三点，摇床上去也是白搭。

想把摇床用好的选厂，建议先做矿石可选性试验。把原矿品位、粒度分布、解离度这些数据搞清楚，再确定摇床在整条工艺线里的角色——是做主力设备，还是做精选设备，还是干脆不用。

不同矿石性质差异很大，同一个设备在不同矿山表现可能完全不同。

把你的红土铬矿矿石数据发给我们，24小时内给你初步方案建议。包括设备选型、预期回收率、投资估算。我们不卖设备，只提供选矿工艺技术咨询。
