螺旋溜槽是利用矿物密度差异进行斜面流分选的重选设备，在钨矿预选中承担粗选和抛尾任务，具有处理量大、零能耗、无运动部件、操作简便的突出优势

螺旋溜槽适用于处理0.02-2mm粒级的钨矿，最佳回收粒度范围为0.1-0.5mm，对黑钨矿（密度7.1-7.9g/cm³）和白钨矿（密度5.9-6.1g/cm³）均有良好的预富集效果

标准型螺旋溜槽（5LL-1200）单台处理能力4-6吨/小时，富集比8-15倍，作业回收率可达70%-80%。设备无需电力驱动，依靠矿浆自重和离心力完成分选，吨矿运行成本极低

玻璃钢材质是螺旋溜槽的主流选择，具有重量轻、耐腐蚀、耐磨耗、使用寿命长的特点。床面预制耐磨层，可适应钨矿浆的长期冲刷

螺旋溜槽通常配置为一粗二精一扫的机组形式，多台并联可满足不同规模选厂的需求。在日处理500吨的钨选厂中，通常配置8-12台螺旋溜槽作为中粒级粗选设备

一、螺旋溜槽在钨矿预选中的核心地位

螺旋溜槽是利用斜面流原理进行重力分选的高效设备，在钨矿选别中承担粗选和预抛尾任务。它通常安装在磨矿分级作业之后、摇床精选之前，处理0.2-2mm中粒级物料。其核心优势是处理量大、运行成本极低，可在一次选别中丢弃大量尾矿，大幅降低后续摇床精选的负荷。

螺旋溜槽在钨矿选别中的定位与跳汰机、摇床形成互补。跳汰机擅长处理粗粒级（1-5mm），螺旋溜槽擅长中粒级（0.2-2mm），摇床擅长细粒级（0.02-0.5mm）。三类设备按粒度分级配置，实现全粒级覆盖。螺旋溜槽连接了粗粒跳汰和细粒摇床，是中粒级钨矿预选的主力设备。

黑钨矿与白钨矿均可采用螺旋溜槽进行预选。黑钨矿密度更高，在螺旋槽中的分选效果更佳，作业回收率可达75%-85%。白钨矿密度略低，但与脉石的密度差仍然显著，螺旋溜槽预选的作业回收率可达65%-75%。对于中低品位钨矿（WO₃ 0.2%-0.8%），螺旋溜槽粗选可抛除60%-75%的尾矿，粗精矿品位提升3-8倍。

螺旋溜槽在钨矿选厂的标准配置位置是：一段磨矿分级后的中粒级物料（0.2-2mm）首先进入螺旋溜槽粗选。螺旋溜槽精矿（品位5%-15% WO₃）进入摇床精选，螺旋溜槽中矿返回再磨或进入扫选，螺旋溜槽尾矿（品位<0.05% WO₃）直接排弃。这一配置实现了“能丢早丢”的工艺原则，大幅降低了后续作业的处理量。

二、螺旋溜槽的工作原理与分选机制

螺旋溜槽的分选原理基于矿物在斜面流中的密度差异分层。设备工作时，矿浆从螺旋槽顶部给入，在重力作用下沿螺旋槽向下流动。在流动过程中，矿粒群受到重力、离心力、水流动压力和摩擦力的综合作用，按密度和粒度产生分层和分离。

具体分选过程分为以下阶段。

矿浆在螺旋槽中运动时，除作向下的螺旋运动外，还产生横向的循环流动。上层水流流速快，产生较大的惯性离心力，甩向槽的外缘；与槽底相邻的下层水流回转速度慢，离心力小，在重力作用下从外缘流向内缘，形成二次回流。

高密度的钨矿物颗粒沉降速度快，进入下层水流，沿收敛的螺旋线逐渐移向内缘，最终以精矿形式排出。低密度的脉石矿物沉降速度慢，处于矿流表层，流速快、离心力大，在横向环流作用下沿扩散的螺旋线逐渐移向外缘，最终以尾矿形式排出。

螺旋槽的横截面曲线斜率经过专门设计，特别适于细微粒物料的分选。刻槽结构通过改变矿浆流态，增强轻重矿物的分层效果——重矿物颗粒沿刻槽底部向内侧移动，轻矿物颗粒则随水流向上外侧排出。最终通过分矿器实现精矿、中矿与尾矿的分离。

螺旋溜槽的核心技术优势可概括为以下几点。

零能耗是其最突出的特点。螺旋溜槽无运动部件，完全依靠矿浆自重和重力势能完成分选，单台设备无需任何电力驱动。与跳汰机、摇床等需要电机驱动的设备相比，螺旋溜槽的运行成本几乎为零。

处理量大是其另一核心优势。标准型螺旋溜槽（5LL-1200）单台处理能力4-6吨/小时，占地面积仅约2平方米。在同等占地面积下，螺旋溜槽的处理能力是摇床的5-10倍。

操作简便也是其重要特点。给矿浓度允许变化范围大（20%-35%），对矿石粒度和品位的波动适应性强，无需频繁调节。设备无运动部件，故障率极低，维护工作量很小。

环保优势同样不容忽视。螺旋溜槽不消耗任何化学药剂，仅需少量补充水（吨矿耗水1-2吨），无噪音污染，符合绿色矿山建设要求。

设备结构方面，螺旋溜槽由给矿匀分器、给矿槽、螺旋槽、产品截取槽、产品集聚斗和槽支架六部分组成。螺旋片由玻璃钢（玻璃纤维增强塑料）制成，用螺栓连接成螺旋槽，选别面预置耐磨层。给矿匀分器采用多管设计，分矿均匀、控制简便。截取槽沿径向将产品按品位分成三种或四种，通过调节阀块位置改变截取宽度。

三、螺旋溜槽的核心技术参数

钨矿预选螺旋溜槽的选型需根据处理能力、给矿粒度和场地条件确定。以下以标准型号5LL-1200为例，列出核心技术参数。

阶梯式直冲涡流重选螺旋溜槽（XW系列）是螺旋溜槽的升级型号。技术参数为：外径1200mm，横向倾角9°，给矿粒度0.3-0.03mm，给矿浓度25%-55%，生产能力4-10吨/小时，电机功率1.5kW（用于给矿，螺旋槽本身无需动力）。该型号在给矿浓度40%-50%时可获得最佳选矿效果，处理能力更大，适用于大规模生产。

刻槽玻璃钢螺旋溜槽针对微细粒矿物分选优化。技术参数为：螺旋槽直径600/900/1200mm可选，螺旋圈数3-5圈/段，处理能力0.5-3吨/小时，刻槽角度15°-45°可调，刻槽深度2-8mm，设备材质为玻璃钢。刻槽设计增强了矿浆流态扰动，对-0.074mm细粒钨矿物的捕收能力更强。

实验型螺旋溜槽适用于勘探阶段和实验室试验。技术参数与5LL-1200类似，但通常为单头配置，处理能力较小，用于处理公斤级至百公斤级样品。采用最新设计图纸和成套技术组织生产，保证试验数据的可重复性。

四、螺旋溜槽在钨矿选厂的工艺流程配置

在典型钨矿选厂中，螺旋溜槽通常配置在磨矿分级之后、摇床精选之前，承担中粒级物料的粗选和抛尾任务。以下以日处理500吨的黑钨矿选厂为例，说明螺旋溜槽的标准配置方案。

物料分级阶段：一段磨矿产品经高频振动筛分级，筛孔设定为0.2mm和0.5mm。0.2-2mm粒级（中粒级）进入螺旋溜槽粗选系统；+2mm粗粒级返回磨机再磨或进入跳汰机；-0.2mm细粒级进入摇床或离心选矿机处理。

螺旋溜槽粗选：中粒级物料经分配器均匀分配至螺旋溜槽机组。标准配置为8-12台5LL-1200螺旋溜槽并联，单台处理能力4-6吨/小时，总处理能力满足生产需求。螺旋溜槽产出的精矿（品位8%-15% WO₃）进入摇床精选，中矿（品位2%-5% WO₃）返回再磨或进入扫选螺旋，尾矿（品位<0.05% WO₃）直接排弃。

螺旋溜槽扫选：为进一步降低尾矿品位，可配置2-4台螺旋溜槽作为扫选设备，处理粗选尾矿或中矿。扫选精矿返回粗选或进入再磨回路，扫选尾矿排弃。

螺旋溜槽机组通常采用“一粗二精一扫”或“一粗一精一扫”的配置。粗选螺旋负责快速抛尾，处理量最大；精选螺旋负责提升粗精矿品位，处理量较小；扫选螺旋负责回收尾矿中的残余钨，提高综合回收率。多台螺旋溜槽共用一套给矿分配器和产品汇集斗，实现集中控制和管理。

五、螺旋溜槽与其他重选设备的对比

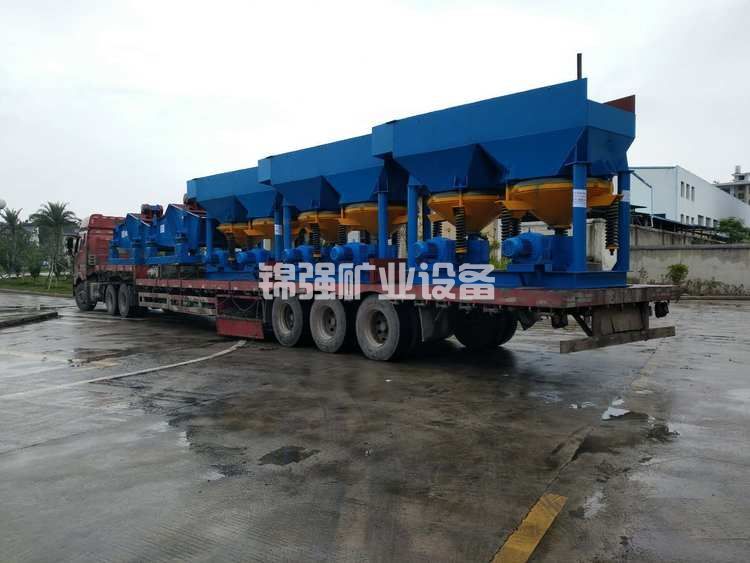

螺旋溜槽与跳汰机的对比。跳汰机适用于处理1-5mm粗粒级物料，利用垂直脉动水流分层，富集比10-20倍，作业回收率75%-85%，但需电力驱动、耗水量大。螺旋溜槽适用于处理0.2-2mm中粒级物料，利用斜面流离心力分层，富集比8-15倍，作业回收率70%-80%，无需电力、耗水量小。两者为互补关系而非替代关系——粗粒用跳汰机，中粒用螺旋溜槽，各在其最佳粒度区间工作。

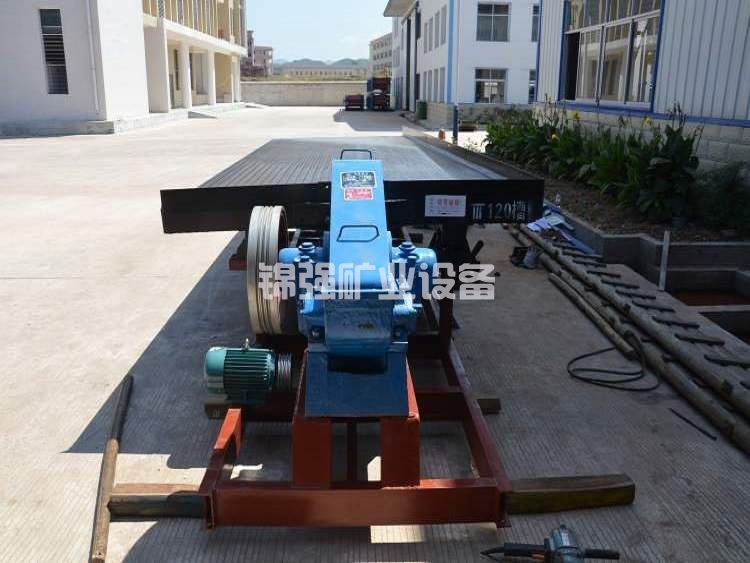

螺旋溜槽与摇床的对比。摇床适用于处理0.02-0.5mm细粒级物料，分选精度最高，富集比5-30倍，作业回收率85%-95%，但处理量小（0.5-2吨/小时），需电力驱动。螺旋溜槽处理量大（4-6吨/小时），无需电力，但分选精度低于摇床。在标准流程中，螺旋溜槽承担粗选抛尾任务，摇床承担精选提纯任务，两者形成“粗精分工、优势互补”的关系。

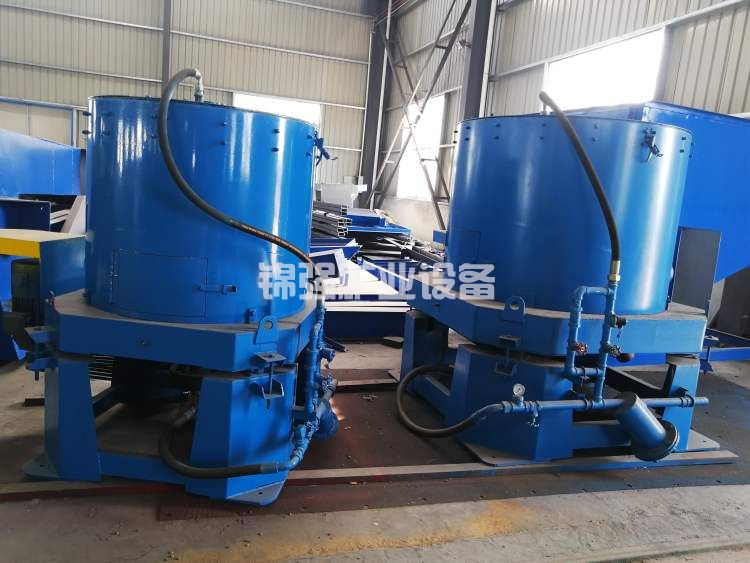

螺旋溜槽与离心选矿机的对比。离心选矿机适用于处理-0.074mm微细粒物料，利用离心力场强化分选，对细泥回收效果好，但设备投资高、电耗大。螺旋溜槽适用于中粒级，对-0.02mm细粒回收效果有限。两者的适用粒度范围不同，在细泥回收场景中离心选矿机更具优势。

六、螺旋溜槽的安装与操作要点

安装要求方面，螺旋溜槽安装时需确保垂直度，偏差不超过2mm/m。垂直度偏差会导致矿浆在螺旋槽内分布不均，严重影响分选效果。设备通常安装在钢制支架或混凝土平台上，用地脚螺栓固定。多台并联时需保证各螺旋槽的标高一致。

给矿系统的调节至关重要。给矿浓度应稳定在20%-35%之间，波动范围不超过±3%。浓度过高时矿浆粘度过大，分层效果差；浓度过低时处理量下降。给矿量应根据螺旋槽的处理能力确定，过量给矿会导致矿浆来不及分层即流出，过少给矿则设备利用率低。

补充水的控制同样关键。螺旋溜槽需要添加适量补充水，调节矿浆浓度和流动性。补充水量应根据给矿浓度和矿石性质确定，以矿浆在螺旋槽内呈稳定层流状态为宜。水量过大会冲走重矿物，水量过小则轻矿物无法有效排出。

截取器的调节需根据分带情况实时调整。螺旋溜槽尾端的截取槽将产品沿径向分成精矿、中矿、尾矿。调节阀块位置可改变各产品的截取宽度。截取位置应使精矿带宽度适中，精矿品位和回收率达到平衡。截取过宽会降低精矿品位，截取过窄会损失回收率。

日常维护方面，定期检查螺旋槽床面耐磨层的磨损情况，磨损严重时需修复或更换。定期清理螺旋槽面上的沉积物和杂物，保持槽面清洁。检查给矿分配器的各出口流量是否均匀，不均匀时需清洗或调整。螺旋槽由玻璃钢制成，整体使用寿命可达5-8年，耐磨层可现场修复。

七、螺旋溜槽的经济性分析

螺旋溜槽是钨选厂中投资回收最快的设备之一。单台5LL-1200螺旋溜槽的设备价格约为0.5-1.5万元（视厂家和配置），日处理能力80-120吨。以日处理500吨的钨选厂为例，配置10台螺旋溜槽的设备投资仅5-15万元，在整个选厂投资中占比极低。

运行成本方面，螺旋溜槽无需电力驱动、无运动部件，吨矿运行成本几乎为零。对比摇床（吨矿电耗0.2-0.5度）和跳汰机（吨矿电耗1-2度），螺旋溜槽的节能优势极为突出。螺旋溜槽的耗水量也显著低于跳汰机，在缺水地区具有明显优势。

从效益贡献来看，螺旋溜槽在钨选厂中承担中粒级粗选任务，可抛除60%-75%的尾矿。以原矿品位0.5% WO₃、螺旋溜槽作业回收率75%计算，10台螺旋溜槽机组可产出品位4%-6% WO₃的粗精矿，为后续摇床精选提供合格给料。螺旋溜槽粗选段的金属回收率贡献约占总回收率的40%-50%。

投资回收期方面，以日处理500吨选厂、10台螺旋溜槽设备投资10万元计算，单台设备年处理能力约1.5-2万吨。螺旋溜槽投产后，通过提升粗选效率和降低后续作业负荷，通常可在1-3个月内收回设备投资。

八、结论与选型建议

螺旋溜槽是钨矿预选阶段的高效粗选设备，在中粒级物料处理中具有处理量大、零能耗、运行成本低、操作简便的突出优势。它与跳汰机、摇床形成粒度互补的梯次配置，是钨选厂实现“能丢早丢、分级分选”工艺原则的核心装备。

选型建议如下。处理能力100吨/日以下的小型选厂，可选择5LL-600或5LL-900螺旋溜槽4-6台，设备投资3-8万元。处理能力100-500吨/日的中型选厂，选择5LL-1200螺旋溜槽8-12台，配置为一粗二精一扫或一粗一精一扫，设备投资5-15万元。处理能力500吨/日以上的大型选厂，可选择XW-1200阶梯式螺旋溜槽或5LL-1200多机组并联，设备投资15-30万元。勘探阶段或小型验证项目，可选择实验型螺旋溜槽1-2台，投资1-3万元。
