日处理1000吨，年处理33万吨（按330天）。这个规模已经不是几台破碎机加几台球磨机那么简单。皮带输送距离超过200米，矿浆管道直径超过200mm，浮选车间需要三层平台，浓缩机直径超过30米。一个环节的设计失误，会导致每天近千吨矿石的工艺指标波动。
很多总包公司给1000吨/日金矿做的设计已经高度标准化，但有两个问题经常出现：一是破碎系统与磨矿系统的缓冲能力不匹配，二是浮选总停留时间被压缩导致回收率低于设计值。本文从工艺路线选择开始，给出两种主流方案的关键参数、设备清单和设计要点。数据来自多个已投产的千吨级选厂，你可以直接用于可行性研究或初步设计。
第一步：选择工艺路线——三段破碎还是SABC
1000吨/日规模，磨矿段有两种成熟工艺路线。
路线A：三段一闭路破碎 + 一段球磨
这是国内最常见的方案。破碎最终产品粒度P80≤8mm（通常筛孔10mm），球磨机接受给料粒度宽，操作简单。适用于中等硬度（邦德功指数12-18kWh/t）、含泥少的矿石。
优点：设备成熟，备件通用，维护成本低。缺点：破碎段设备台数多（鄂破+圆锥+圆锥+振动筛），厂房占地大，粉尘控制难度稍高。
路线B：SABC流程（半自磨+球磨+顽石破碎）
原矿经粗碎后直接进入半自磨机，半自磨排矿经过筛分，筛上顽石进入顽石破碎机，破碎后返回半自磨；筛下进入球磨机或旋流器分级。适用于中等硬度以上、金嵌布较细的矿石。
优点：省略中细碎和筛分，流程短，占地面积小，对矿石含水量不敏感，且半自磨具有选择性磨矿作用，可减少过磨。缺点：半自磨机衬板消耗高（钢耗约0.2-0.3kg/t），装机功率大，初期投资高15%-20%。
选择建议：如果矿石邦德功指数＜16且含泥少，选路线A；如果功指数＞18或矿石黏湿易堵筛，选路线B。本文重点介绍路线A（三段破碎+球磨），因为它应用更广。
工艺流程总览（路线A）
破碎系统设计：处理能力要留30%余量
1000吨/日，按每天运转16小时（破碎系统两班制，每班8小时），小时处理量62.5吨。设计处理能力应达到80-90吨/小时，留出波动和检修余量。
粗碎
PE-1200×1500鄂式破碎机。给料口1200×1500mm，最大进料1020mm，排矿口调整范围150-200mm。推荐排矿口170mm。电机功率160-200kW。处理能力200-400吨/小时。配套重型板式给矿机（带宽1800mm，变频调速）。
中碎
HPY-500标准多缸液压圆锥破碎机（或美卓HP500、山特维克S4800）。排矿口25-32mm，电机功率315kW。处理能力300-450吨/小时。HPY系列具有自动过铁保护、排矿口液压调节，适合大型生产线。
细碎
HPY-500短头圆锥破碎机（同一型号但腔型不同）。排矿口8-12mm，电机功率315kW。处理能力200-300吨/小时。配置除铁器和金属探测器，防止破碎腔过铁。
筛分
2YK-3072圆振动筛（两层）。筛网尺寸：上层16mm，下层10mm（或单层12mm）。筛分面积21.6㎡，电机功率30kW×2。处理能力150-400吨/小时。筛下产品P80≤8mm。筛上物料通过皮带返回细碎机，形成闭路。
关键点：中碎和细碎之间以及细碎与筛分之间的缓冲仓容量不能太小。中碎后设缓冲仓≥300m³（可储料约500吨），细碎前设缓冲仓≥200m³。粉矿仓容量要求更高，应满足磨机16小时以上用料，即≥1000吨（约600m³），建议做到2000-3000吨。
磨矿分级系统：单台大磨机还是双机并联
1000吨/日，磨矿细度-200目占65%-75%，邦德功指数按16kWh/t计算，磨机净功耗约16×41.67≈667kW（小时处理量41.67吨）。装机系数取1.8-2.0，需要约1200-1330kW。
方案1：单台大型球磨机
MQG-4060格子型球磨机（φ4000×6000），有效容积约72m³，装球量110-130吨，电机功率1500-1800kW（10kV高压）。配FX-500×8水力旋流器组（8台并联，6用2备），渣浆泵功率250-315kW。
优点：管理简单，自动化程度高。缺点：停机影响全厂，衬板更换需要大起重能力。
方案2：两台球磨机并联
两台MQG-3236或MQG-3640，每台处理500吨/日，电机功率800-1000kW×2。配两套旋流器组。
优点：生产灵活，检修时可维持50%产量。缺点：占地面积大，总投资高约10%。
对于1000吨/日，推荐方案1。国内大型金矿如福建紫金山（处理量已远大于此）在扩产时普遍采用单台大磨机。
旋流器分级参数
给矿压力：0.08-0.12MPa（变频泵调节）
溢流细度：-200目65%-75%
溢流浓度：30%-35%
返砂比：200%-300%
浮选系统：用大容积浮选机，减少槽数
1000吨/日，矿浆体积流量计算：小时干矿41.67吨，磨矿浓度75%，分级溢流浓度32%，矿浆密度1.5t/m³，溢流矿浆量 = 41.67 / 0.32 / 1.5 ≈ 86.8 m³/h。考虑返砂和药剂，浮选给矿约100-110 m³/h。停留时间按25分钟，所需总容积 = 110 × 25 / 60 ≈ 45.8 m³。但这是理论最小值，实际设计取70-100 m³。

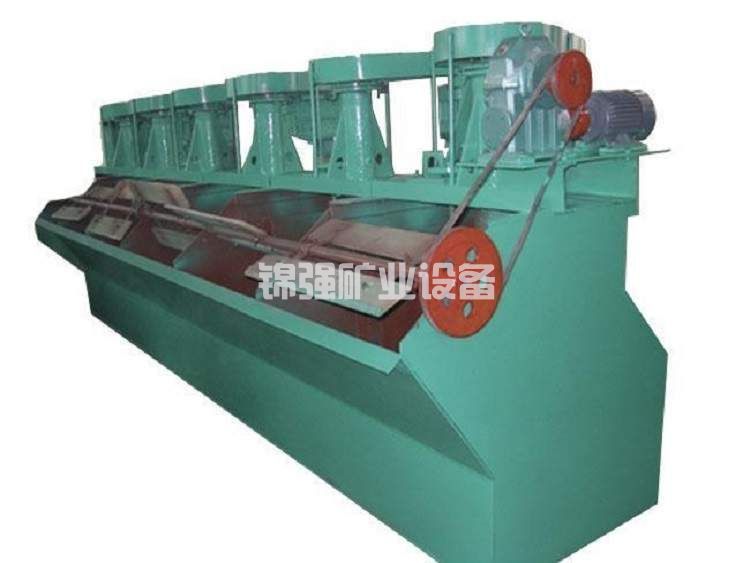

使用XCF/KYF-16或XCF/KYF-24浮选机。推荐XCF/KYF-16（16m³单槽），因为国内1000吨/日金矿用16m³已经非常成熟。
推荐配置（一粗二扫三精）：
| 作业 | 机型 | 槽数 | 单槽容积(m³) | 电机功率(kW/槽) |
|---|---|---|---|---|
| 粗选 | XCF-16 | 8-10 | 16 | 45×10 |
| 扫选Ⅰ | XCF-16 | 6-7 | 16 | 45×7 |
| 扫选Ⅱ | KYF-16 | 5 | 16 | 45×5+泡沫泵 |
| 精选Ⅰ | KYF-16 | 3-4 | 16 | 45×4 |
| 精选Ⅱ | KYF-16 | 2-3 | 16 | 45×3 |
| 精选Ⅲ | KYF-16 | 2 | 16 | 45×2 |
总槽数约26-31槽，总有效容积416-496m³。如果采用24m³槽，槽数可减半（约15-18槽），但设备投资更高，且对操作水平要求高。建议1000吨/日优先选用16m³浮选机。
药剂制备：需要大型药剂搅拌槽（φ3000×3000，功率11kW×4），以及精密计量泵。黄药溶液配制成5%-10%，2号油可原液添加或2%乳化液，碳酸钠配成10%-15%溶液。
脱水系统：精矿和尾矿分开设计
金精矿脱水
精矿产率按5%-8%计，1000吨/日产生精矿50-80吨/日。配置：
高效浓缩机NXZ-18或GX-18（φ18m），处理能力150-200吨/日，底流浓度55%-60%。
陶瓷过滤机TT-30或TT-45（过滤面积30-45m²），滤饼含水率≤9%。也可用2台TT-20并联。
尾矿处理
1000吨/日的尾矿量约920-950吨/日，必须高度重视尾矿处理。推荐尾矿干排方案：
高效浓缩机NXZ-30或GX-30（φ30m），底流浓度55%以上，溢流水全部回用。
大型厢式压滤机XMZ1000/2000（过滤面积1000m²）或陶瓷过滤机组。通常配置4-6台压滤机（每台处理200-250吨/日），实现连续生产。
滤饼含水率18%-22%，可用皮带输送至尾矿库干堆或采空区回填。
干排系统投资较大（约800-1200万元），但避免了湿排尾矿库的天价建设和长期环保风险。国内新建大型选厂已基本采用干排。
关键设备配置汇总表（路线A，国产主流）
| 工段 | 设备名称 | 型号规格 | 数量 | 单机功率(kW) |
|---|---|---|---|---|
| 粗碎 | 鄂式破碎机 | PE-1200×1500 | 1 | 200 |
| 中碎 | 多缸圆锥破 | HPY-500（标准） | 1 | 315 |
| 细碎 | 多缸圆锥破 | HPY-500（短头） | 1 | 315 |
| 筛分 | 圆振动筛 | 2YK-3072 | 2（一用一备） | 60×2 |
| 磨矿 | 格子球磨机 | MQG-4060 | 1 | 1600 |
| 分级 | 旋流器组 | FX-500×8 | 1组 | - |
| 分级泵 | 渣浆泵 | 150ZJ-75（变频） | 2（一用一备） | 315 |
| 粗选 | 浮选机 | XCF-16 | 9槽 | 45×9 |
| 扫选 | 浮选机 | XCF-16+KYF-16 | 12槽 | 45×12+泡沫泵 |
| 精选 | 浮选机 | KYF-16 | 8槽 | 45×8 |
| 精矿浓缩 | 高效浓缩机 | NXZ-18 | 1 | 5.5 |
| 精矿过滤 | 陶瓷过滤机 | TT-30 | 1 | 30 |
| 尾矿浓缩 | 高效浓缩机 | NXZ-30 | 1 | 11 |
| 尾矿压滤 | 厢式压滤机 | XMZ500/2000 | 4台 | 22×4 |
| 尾矿泵 | 渣浆泵 | 100ZJ-60 | 4（两用两备） | 75×4 |
| 药剂搅拌 | 搅拌槽 | φ3000×3000 | 4 | 11×4 |
| 电控 | DCS控制系统 | 定制 | 1套 | - |
总装机功率约：200+315+315+120+1600+315+405+540+360+5.5+30+11+88+300+44 ≈ 约4650kW。实际运行功率（考虑同时系数0.65-0.7）约3000-3200kW。吨矿电耗：按小时处理41.67吨，运行功率3100kW，电耗74度？不对，因为破碎和尾矿压滤不是连续运行。实际磨浮段连续运行，破碎和脱水间歇运行。通常1000吨/日金矿吨矿综合电耗在28-35度之间，这里总装机虚高，实际运行时大量设备未满载。具体以实际设计为准。
自动化与智能化配置
1000吨/日必须配置全流程DCS控制系统。推荐以下功能模块：
破碎系统：给矿量自动调节、圆锥破排矿口液压调节、除铁器联锁、缓冲仓料位监测与给料机变频联动。
磨矿系统：磨机负荷（电子耳+振动传感器）闭环控制给矿量和给水量；旋流器给矿浓度、压力、流量监测与自动调节；磨矿细度在线分析（PSI）参与控制。
浮选系统：各槽液位自动控制、充气量自动调节、加药计量泵与矿浆流量联动、泡沫图像分析仪辅助判断。
尾矿系统：浓缩机底流浓度与絮凝剂添加闭环、压滤机压力与进料时间自动控制。
管理层面：生产报表自动生成、设备状态监测、能耗分析、回收率实时计算。
自动化投资约300-500万元，可减少操作工20-30人（年省人工150-240万），降低电耗和药剂消耗5%-10%（年省200-400万），投资回收期1.5-2年。
投资与回报概算（保守口径）
假设：
日处理1000吨，年工作330天，年处理33万吨
原矿金品位2.0g/t
浮选回收率86%
金价430元/克
综合税负（含增值税、资源税、所得税）按22%简化
年回收黄金 = 330000 × 2.0 × 0.86 = 567,600克
年销售收入 = 567600 × 430 = 2.44亿元
税后收入 ≈ 2.44 × 0.78 = 1.90亿元
年成本估算：
| 成本项目 | 单价/吨耗 | 吨矿成本(元) | 年成本(万元) |
|---|---|---|---|
| 采矿+运输 | 95元/吨 | 95 | 3135 |
| 破碎电耗 | 2.2度×0.65元 | 1.43 | 47 |
| 磨矿电耗 | 22度×0.65元 | 14.3 | 472 |
| 浮选电耗 | 5度×0.65元 | 3.25 | 107 |
| 钢球（0.95kg×6元） | 5.7元 | 5.7 | 188 |
| 药剂 | 综合 | 11 | 363 |
| 衬板及备件 | - | 3.5 | 116 |
| 人工（55人×8万/年） | - | 13.3 | 440 |
| 管理费用及维修 | - | 10 | 330 |
| 尾矿处理（干排） | - | 14 | 462 |
| 合计 | 171.5元/吨 | 5660万元 |
年净利润（税前）= 19000 - 5660 = 13340万元？这个数字仍然偏高，因为采矿成本95元/吨可能偏低，且2.0g/t品位下盈利确实可观。更保守假设：金价380元/克，品位1.8g/t，回收率85%，税后收入=33×1.8×0.85×380×0.78≈14880万元，成本不变（采矿调至110元/吨）则成本增加15×33=495万，总成本约6155万，净利润约8725万元。选厂本身投资（不含采矿）约3000-4000万元，回收期5-6个月。考虑整体矿山投资8000万-1亿，回收期12-18个月。
实际上大型金矿的盈利水平受金价波动影响大，但1000吨/日规模属于理想的经济规模。
设计中的五个“不容商量”的细节
细节1：粉矿仓容量必须大于16小时磨机处理量。1000吨/日，16小时需667吨，粉矿仓有效容积不应小于400m³（堆密度1.8）。绝大多数成功案例都做到2000-3000吨（1200-1800m³），为破碎系统争取在谷电时段生产创造条件。
细节2：浮选总停留时间不能低于22分钟。很多设计为省设备将停留时间压到18分钟，实际投产发现细粒金回收率下降2-4个百分点。每压榨1分钟停留时间，回收率损失约0.5%。
细节3：半自磨方案要注意顽石破碎回路。如果选择SABC，顽石破碎机必须独立配置，且破碎能力达到半自磨排矿中顽石量的1.2倍。很多失败案例是因为顽石积累，导致半自磨效率下降。
细节4：尾矿干排的浓缩机要选高效型。普通浓缩机底流浓度很难超过45%，而高效浓缩机（如GX系列）可达55%-65%，大幅减轻压滤机负荷。投资高30%，但运行成本低40%。
细节5：设计时要模拟极端工况。比如雨季原矿水分增加8%，破碎筛分是否还会堵？矿石硬度波动+20%，磨机是否还能达标？建议在设计阶段做敏感性分析。
案例：江西德兴某大型金矿的1000吨/日扩产
江西德兴地区以铜金矿闻名。当地某金矿原处理能力500吨/日，扩产至1000吨/日时采用了路线A：PE-1200×1500鄂破 + 两台HPY-500（中碎+细碎） + 2YK-3072筛分 + MQG-4060球磨机 + FX-500×8旋流器 + XCF/KYF-16浮选机（粗选9槽，扫选12槽，精选8槽）。尾矿干排使用NXZ-30浓缩机+4台XMZ500压滤机。
从可行性研究到投产历时18个月。实际运行数据：
日处理量稳定在1050-1100吨
入磨粒度P80=7.2mm
磨矿细度-200目71%±2%
金回收率（伴生金）88.5%
吨矿综合电耗31.2度
设备运转率93.5%
项目负责人提到：最大的经验是“先做半工业试验再设计”，他们用5吨/小时的连续试验验证了磨矿参数，避免了大球磨机选型失误。
方案对比：三段破碎 vs SABC
| 对比项 | 三段一闭路+球磨 | SABC（半自磨+球磨+顽石破碎） |
|---|---|---|
| 适用矿石硬度 | 功指数12-18 | 功指数15-22 |
| 入磨粒度 | ≤8mm | ≤200mm（粗碎后直接入半自磨） |
| 吨矿磨机电耗 | 20-25度 | 18-22度 |
| 吨矿衬板钢耗 | 0.08-0.12kg | 0.20-0.30kg |
| 设备投资 | 基准 | +15%~20% |
| 占地面积 | 大 | 小约30% |
| 对含水矿石适应性 | 筛分易堵 | 较好 |
| 自动化复杂度 | 中等 | 较高 |
选择建议：如果矿石含泥少、功指数＜16，优先三段破碎；如果矿石硬度高且含水不稳定，优先SABC。
你的行动路径
1000吨/日选矿工艺设计不是一篇短文能完全覆盖的。如果你正在推进此类项目，建议按以下顺序行动：
完成详细工艺矿物学研究（金赋存状态、嵌布粒度、解离特征）。
开展选矿试验——包括小型试验和连续扩大试验（半工业），确定最佳流程和参数。
选择设计院——持有冶金行业（矿山工程）甲级资质，并有同规模金矿设计业绩。
编写可行性研究报告，通过评审后开展施工图设计。
设备采购时，将工艺保证指标写入合同（如“在给定矿石条件下，浮选回收率不低于XX%”）。
最后记住一句话：1000吨/日的工艺设计，拼的不是哪个设备更先进，而是全系统的可靠性与容错能力。
