选矿常识

核心结论速览

• 含铅锌金精矿中铅、锌矿物与金共生关系复杂，直接氰化时铅锌矿物会消耗氰化物并污染活性炭，导致金浸出率显著下降

• 综合回收的核心思路是“选矿先行、冶金接力”，通过浮选实现铅锌与金的有效分离后，再对各自产品进行针对性提取

• 根据金与铅锌矿物的嵌布关系，主流技术路线分为优先浮选分离、重选—浮选联合、氰化—浸渣浮选三大类

• 通过系统优化，含铅锌金精矿的综合回收率可达金85%-90%、铅80%-85%、锌70%-80%，显著提升资源经济价值

一、含铅锌金精矿的工艺矿物学特征

含铅锌金精矿是金多金属选矿中较为复杂的一类产品。这类精矿通常来自铅锌金多金属共生矿，经混合浮选或部分优先浮选产出，其中金常以自然金、银金矿等形式存在，与方铅矿、闪锌矿、黄铁矿等硫化物密切共生。

含铅锌金精矿综合回收的难度主要体现在三个方面。

第一，嵌布关系复杂。金粒常以微细粒形式包裹于方铅矿或闪锌矿中，需要极细的磨矿才能使金粒暴露。部分金与铅锌矿物呈固溶体状态，即使细磨也难以完全解离，必须依靠化学浸出才能有效提取。

第二，浮选分离难度大。方铅矿、闪锌矿和黄铁矿在特定pH条件下的可浮性存在差异，但铅锌金银四种矿物常互含干扰。铅精矿中锌含量偏高是行业常见难题，需要通过高选择性药剂和精细操作来控制。

第三，直接氰化受干扰。如果含铅锌金精矿不经分离直接氰化，铅矿物会与氰根形成沉淀，覆盖在金粒表面阻碍进一步溶解；锌矿物则会消耗氰化物和氧，同时锌氰络离子会污染活性炭，降低炭的吸附容量。因此，含铅锌金精矿综合回收必须先解决铅锌与金的分离问题。

二、综合回收的技术路线对比

含铅锌金精矿综合回收的技术方案需根据金与铅锌矿物的嵌布关系、精矿中铅锌含量及产品定位来选择。下表对比三条主流技术路线。

优先浮选分离是处理含铅锌金精矿最传统也是应用最广的方案。核心思路是依据金与硫化矿物的可浮性差异，在浮选阶段实现铅锌与金的分离。青海某含铅锌金银复杂多金属矿在磨矿细度-0.074mm占65%时，采用优先选铅—锌硫混合浮选—锌硫分离工艺流程，实现了铅、锌、硫的有效分离，获得了含铅73.62%、含锌1.89%、铅回收率77.01%的铅精矿，以及含锌44.20%、含铅1.21%、锌回收率87.30%的锌精矿。

对于金与铅锌嵌布关系极为细密的含铅锌金精矿，优先浮选难以实现有效分离，可采用重选—浮选联合工艺。重选阶段利用重选设备预富集金，浮选阶段再对重选尾矿进行铅锌分离。一种多金属含金矿石的铅锌分离方法采用原矿重选—重选尾矿混合浮选—精矿氰化—浸渣综合回收工艺，在精选中加入由硅酸钠、亚硫酸钠和羧钾基纤维素混合物构成的组合抑制剂，金、银的总回收率分别达到93.02%和77.12%，综合回收铅、锌的总回收率分别为87.33%和83.91%。

对于金暴露程度较好、氰化速度快的含铅锌金精矿，可考虑直接氰化后再浮选回收铅锌的路线。该方法将氰化浸出置于浮选分离之前，优点是金与铅锌矿物的分离最彻底，金回收率可达90%-95%。但氰化尾渣中残留的氰根离子会影响后续铅锌浮选，必须在浮选前进行脱氰预处理。预处理方式包括活性炭脱药、次氯酸钠氧化等。使用活性炭脱药—硫酸铜活化方法处理氰化尾渣后，铅锌混合精矿品位由48.96%提升至52.60%，总回收率由86.0%提升至91.1%。

三、优先浮选分离的关键药剂与操作参数

优先浮选分离实现铅锌与金有效分离的核心在于药剂制度和操作条件的精准控制。

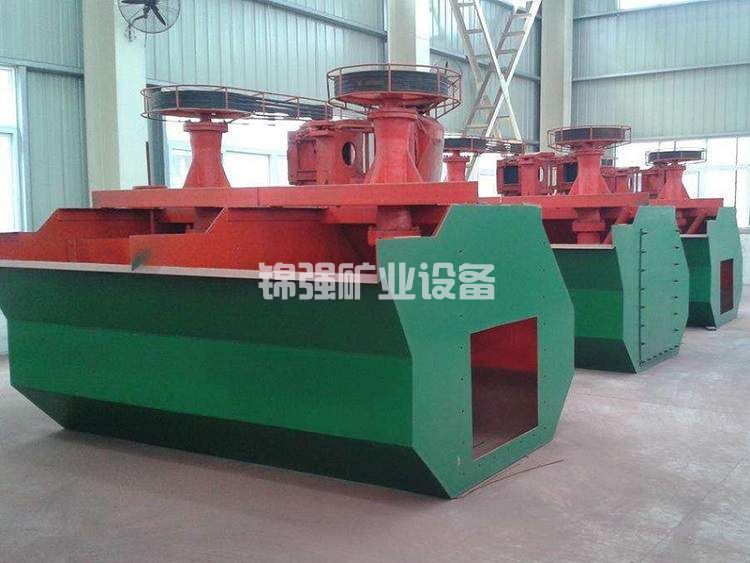

铅浮选段：在pH8-9的自然或弱碱性环境中，使用乙硫氮或丁基黄药作为铅的捕收剂。乙硫氮选择性较好，对锌的捕收能力弱，适合铅锌分离要求高的场合。锌的抑制剂采用硫酸锌与亚硫酸钠的组合，用量分别为800-1200克/吨和300-500克/吨。石灰用于调节pH，用量控制在1.5-2.5公斤/吨，使矿浆pH值维持在8-9之间。同时，亚硫酸钠还起到还原作用，可以降低矿浆电位，抑制闪锌矿的自然浮游。

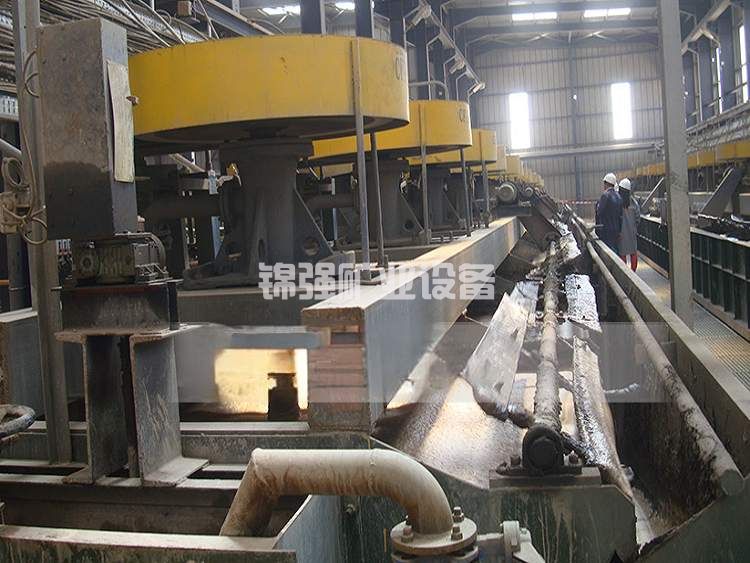

锌浮选段：铅浮选尾矿进入锌浮选系统。先添加硫酸铜作为活化剂，用量200-400克/吨。硫酸铜中的铜离子与闪锌矿表面发生置换反应，形成硫化铜薄膜，使闪锌矿获得可浮性。捕收剂选用丁基黄药，用量80-120克/吨。起泡剂为2号油，用量20-30克/吨。矿浆pH值升高至11-12，利用石灰的高pH环境抑制黄铁矿，实现锌硫分离。

湖南某硫化铅锌矿采用低碱混浮工艺，粗选阶段取消石灰、硫酸锌等对金有抑制作用的药剂，以丁铵黑药和乙黄药为组合捕收剂，使金矿物尽可能地富集到方铅矿中，闭路试验铅精矿中金品位17.60克/吨、回收率45.22%，硫精矿中金品位10.00克/吨、回收率45.51%，总金回收率高达90.73%。

四、重选—浮选联合工艺方案

当含铅锌金精矿中金与铅锌矿物嵌布细密，优先浮选无法实现有效分离时，重选—浮选联合工艺提供了一条可靠的技术路线。

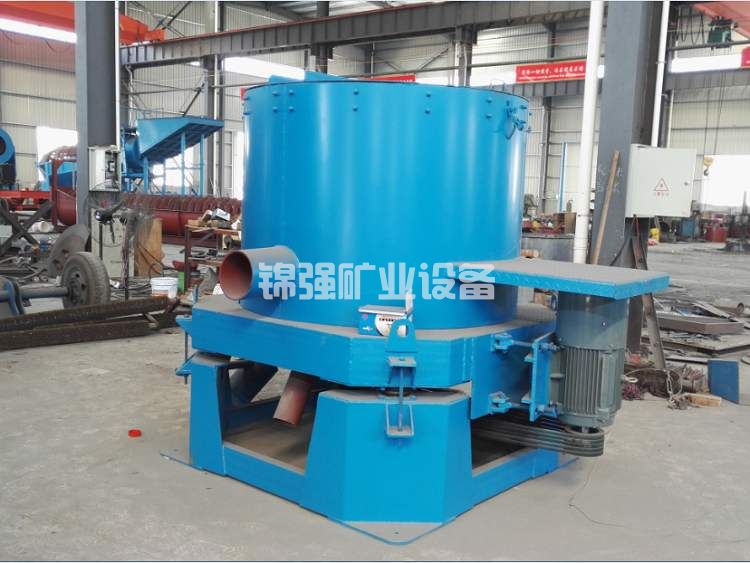

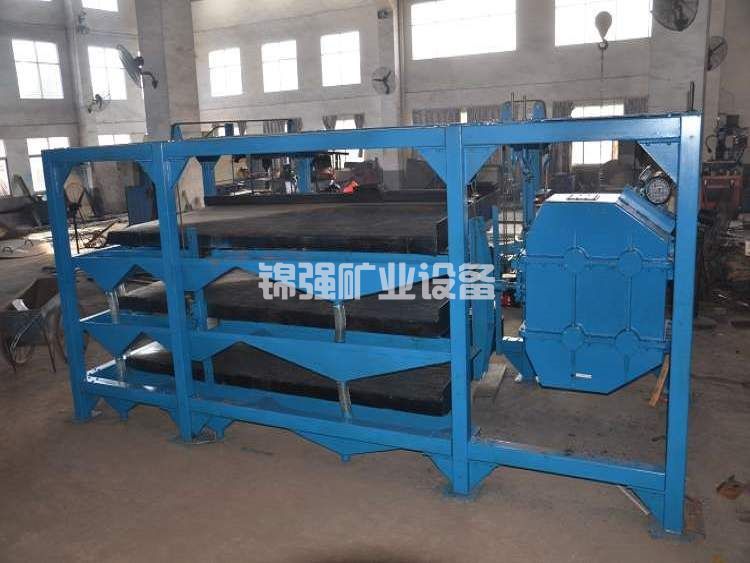

第一步：重选预富集金。将精矿磨至-0.074mm占70%-75%后，进入摇床或尼尔森离心选矿机进行重选。重选利用金的高密度特性，将大部分金预先富集为高品位金精矿。摇床处理时，金粒沉于床层底部，脉石和铅锌矿物被水流带走。重选精矿金品位可达200-500克/吨，金回收率30%-50%。

第二步：重选尾矿浮选分离铅锌。重选尾矿中铅锌矿物得到初步富集，进入浮选系统。采用优先浮选或混合浮选流程，分别回收铅和锌。由于重选已预收部分金，浮选段铅锌精矿中金含量降低，有利于铅锌冶炼企业结算。

第三步：氰化提金。重选精矿直接氰化浸出，浮选产出的铅精矿和锌精矿分别外售或冶炼。若浮选尾矿中仍含有一定量金，可进一步氰化处理。

该工艺已在工业实践中得到验证。含金矿石的铅锌分离方法采用原矿重选—重选尾矿混合浮选—精矿氰化的组合工艺，通过重选预先回收了大部分金，浮选阶段采用混合浮选产出金铅锌混合精矿，再对混合精矿进行氰化处理，金的氰化浸出率较高，浸渣中铅锌仍保持良好可浮性，可再通过浮选分离回收。

五、氰化—浸渣浮选工艺方案

对于金暴露良好、氰化速度快的含铅锌金精矿，优先进行氰化浸出提金，再对氰化尾渣进行铅锌浮选回收，是一条流程最短、金回收率最高的技术路线。

氰化浸出通常在磨矿细度-200目占90%-95%的条件下进行。矿浆浓度38%-42%，加入石灰乳调节pH至10.5-11.5，氰化钠用量3-5公斤/吨。浸出时间24-36小时。活性炭吸附采用5-6级逆流吸附，金吸附率大于98%。载金炭经解吸电解产出金泥。

氰化尾渣中铅锌矿物仍保持较好可浮性，但氰根离子的存在会显著抑制铅锌矿物的浮选。必须在浮选前进行脱氰预处理。常用的预处理方法有以下几种。

活性炭脱药法：在尾渣矿浆中加入活性炭粉末，搅拌30-60分钟，活性炭吸附矿浆中的游离氰根离子。脱药后矿浆进入铅锌浮选系统，采用优先浮选流程回收铅和锌。使用该方法处理氰化尾渣后，铅锌混合精矿品位从48.96%提升至52.60%，总回收率从86.0%提升至91.1%。

次氯酸钠氧化法：向尾渣矿浆中加入次氯酸钠，用量为理论耗量的1.2-1.5倍，搅拌反应60-90分钟，氰化物被氧化分解为无毒的氰酸盐或二氧化碳和氮气。采用次氯酸钠预处理后的粗选铅锌精矿，锌的回收率比未经处理时提高了8.89个百分点。

洗涤脱氰法：对氰化尾渣进行多级逆流洗涤，用清水冲洗去除残留氰化物。该方法脱氰彻底，但耗水量大，需要配套水处理系统。

六、含铅锌金精矿金氰化技术参数

含铅锌金精矿金氰化段的核心技术参数如下表所示。

铅锌含量对氰化过程的影响机制：铅在碱性氰化液中生成铅氰络离子或氢氧化铅沉淀，这些沉淀物会覆盖在金粒表面形成钝化膜；同时，铅矿物本身还会吸附氰化钠，增加药剂消耗。锌在氰化过程中形成锌氰络离子，消耗大量氰化物，同时锌氰络离子还会污染活性炭，堵塞炭的微孔结构，降低吸附容量。高锌金精矿的活性炭消耗量可比常规金精矿高出30%-50%。

七、含铅锌金精矿综合回收工业案例

案例一：金精矿浮选分离铅锌

某金矿选出的金精矿铅、锌含量较高，直接销售经济价值低。采用铅锌优先浮选流程综合回收金精矿中的铅、锌。闭路试验获得锌精矿锌品位47.50%、锌回收率71.22%；混合铅金精矿金品位13.36克/吨，金回收率较高。该方案使原本需要支付高额罚款的低品位金精矿转化为合格产品，显著提升了经济价值。

案例二：铅锌金银复杂多金属矿梯级综合回收

云南某低品位氧化铅锌矿含伴生金银。针对该矿石综合回收率低的问题，采用“优先浮选铅锌银—强磁选预富集载金铁矿物—载金铁矿物细磨氰化浸出”的梯级回收解决方案。闭路试验获得的铅精矿铅品位60.54%、金品位25.12克/吨、银品位1116克/吨，铅、金、银回收率分别为68.99%、71.70%、88.38%。锌精矿锌品位46.24%、锌回收率58.84%。通过磁选—氰化浸出工艺额外回收了16.75%的金，金总回收率达到88.45%。

案例三：大规模复杂难处理金精矿综合回收项目

河南某大型项目采用“造锍捕金”工艺，日处理2000吨含金、银、铜、砷等多种金属的复杂难处理金精矿，总投资约54亿元。主要产品为金锭、银锭、阴极铜和硫酸。该项目是含铅锌金精矿火法综合回收的典型代表，将含多种有价金属的复杂金精矿通过火法熔炼实现高效综合回收。

八、含铅锌金精矿综合回收方案选择指南

根据含铅锌金精矿的具体性质和市场条件，选择合理的技术路线至关重要。

优先浮选分离适用于金与铅锌嵌布关系清晰、可通过浮选实现有效分离的矿石。该方案流程成熟、铅锌精矿质量好、金回收率较高，但需要精心调控浮选药剂制度，尤其要做好锌的有效抑制。

重选—浮选联合适用于金与铅锌嵌布细密、浮选难以直接分离的矿石。该方案通过重选预富集金，可有效降低浮选段铅锌精矿中的金含量，但流程长、重选段金损失率需严格控制。

氰化—浸渣浮选适用于金暴露良好的矿石。该方案金回收率最高、流程最短，但氰化尾渣脱氰预处理成本较高，且浸渣中铅锌品位可能偏低。

对于含砷、含碳等元素的复杂含铅锌金精矿，建议优先采用火法造锍捕金工艺，通过高温熔炼实现多金属的综合回收。

九、综合回收的经济效益

含铅锌金精矿综合回收的经济价值显著高于直接销售或单一提金。以下以年处理3万吨、金品位40克/吨、铅品位5%、锌品位3%的含铅锌金精矿为例测算。

注：金价按480元/克计算。优先浮选分离方案铅锌精矿外售回收价值约600万元，氰化—浸渣浮选方案浸渣中铅锌品位略低，回收价值约400万元。

通过优先浮选分离或氰化—浸渣浮选方案，含铅锌金精矿的总产值可提升5%-15%，年增产值300-800万元。综合回收的设备及改造成本通常在200-500万元区间，投资回收期8-16个月。

十、结论与建议

含铅锌金精矿综合回收的技术核心在于实现铅锌与金的有效分离。根据金与铅锌矿物的嵌布关系，在优先浮选分离、重选—浮选联合、氰化—浸渣浮选三条主流路线中选择最适方案。通过系统优化，含铅锌金精矿的综合回收率可达金85%-90%、铅80%-85%、锌70%-80%，显著提升资源经济价值。

几点建议供参考。第一，工艺设计前必须完成工艺矿物学研究，查明金与方铅矿、闪锌矿的嵌布关系和单体解离度，这是选择技术路线、确定磨矿细度的根本依据。第二，当浮选金精矿中铅锌含量较高时，优先考虑在精矿阶段增设铅锌分离浮选，将混合精矿升级为单一合格产品后再销售或处理，可提高产品附加值。第三，对于氰化后尾渣中铅锌的回收，浮选前必须进行脱氰预处理（活性炭吸附或次氯酸钠氧化），否则铅锌矿物可浮性受抑制，分离效果难以保证。第四，金与铅锌嵌布关系极为细密、浮选无法分离时，应考虑火法造锍捕金路线，通过高温熔炼一步实现金、银、铜、铅、锌等多金属的综合回收。如需针对您矿山含铅锌金精矿的详细综合回收方案，请将精矿的多元素分析、金粒嵌布特征和物相分析数据发送给我们，选矿工程师团队可提供从小型浮选试验到全流程方案设计的专业技术服务。
